Detalhes do produto:

Lugar de origem: China
Marca: Guojin
Certificação: ISO
Número do modelo: HVRD-3000

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1 GRUPO
Preço: Negociável
Detalhes da embalagem: Caixa padrão da exportação
Tempo de entrega: 20-30days
Termos de pagamento: L/C, T/T
Habilidade da fonte: 10 grupos pelo mês
Melhor preço Contato

Informação detalhada

Item Name: 1800L Working Volume Organic Solvent Harrow Paddle Rotary Vacuum Dryer Application: Chemicals Processing, Industrial Processing, Pharmaceutical Processing
Model type: HVRD-3000 Working volume: 1800Liter
Cylinder size: 1200x2600MM Stirring revolution: 8-10RPM
Power: 11KW Heat transfer area: 9+2.5M2
Heating source: Steam, Thermal Oil, Gas
Destacar:

secador giratório do vácuo do volume de funcionamento 1800L

,

Produtos químicos que processam o secador giratório do vácuo

Descrição de produto

1800L volume de trabalho solvente orgânico Harrow Paddle rotativo aspirador secador



Estrutura do produto

O grau de vácuo do secador pode atingir acima de -0,092Mpa, o solvente (incluindo água) de uma variedade de materiais pode ser rapidamente evaporado no vácuo e em condições de baixa temperatura,para obter o propósito de acelerar a secagemHá um mexedor com remoção paddle materiais em superfície quente e mover no recipiente para formar o fluxo de ciclo.

O corpo do secador era em forma de cilindro. A configuração inclui entrada de material, entrada de vácuo e entrada e saída de vapor (a parte superior era entrada de vapor,a parte inferior era saída de vapor quando a fonte de aquecimento era vapor), na parte inferior existem o mesmo tamanho do bocal. o corpo é dividido em três camadas, o meio de aquecimento jaqueta pode ser vapor, camada de isolamento para a lã de vidro ultra-fina,bom isolamentoO material estava a girar repetidamente através dos dentes de raspador e a ser aquecido pela parede interna, a jaqueta do meio transfere o calor e aumenta a velocidade de secagem no estado de vácuo,evitar que a superfície da matéria-prima seja alterada fenômeno amarelo., reduzir o tempo de trabalho e poupar custos.





Características da estrutura do produto

O secador é simples de operar, controle fácil do material, reduzindo muito a intensidade de trabalho dos trabalhadores, também reduz a poluição do material no processo de secagem ao mesmo tempo.

1. Redutor: o redutor instalado no lado direito da máquina. O motor era accionado pela poleia e pela correia em V para a unidade de engrenagem, a rotação do fuso para os dentes de raspador,e finalmente o cilindro girado e obter velocidade de 6 ~ 10 r / min.

2O motor foi montado no lado direito da placa de atividade, pode ser ajustado para cima e para baixo, de modo que a correia em V se encaixe bem.

3Dispositivo de controlo elétrico (norma da UE): Todos os comandos elétricos, botões, luzes estão instalados na caixa de controlo, a operação pode ser controlada com base nas instruções de texto do painel.A direção de rotação positiva e reversa do eixo de agitação pode ser ajustada de acordo com as características do materialEm geral, pode ser controlado em cerca de 5 minutos (ou seja, após parar durante 5 minutos, depois de voltar para trás durante 5 minutos).

4Tubos de vácuo: utilizados para extrair o solvente (ou água) da evaporação do cilindro.

5Estrutura selada: os eixos das duas extremidades são selados com PTFE, selados em vácuo para obter um bom efeito de vedação.

6.O eixo de mistura com tubo de parede espessa de aço inoxidável, braço de raspador, dentes de raspador são feitos de chapa de aço inoxidável sem costura de aço inoxidável.





Aplicação do produto

As seguintes matérias-primas da indústria farmacêutica, da indústria alimentar, da indústria química e assim por diante podem ser secas.

  • Pulpa, mistura semelhante a uma pasta ou matéria-prima em pó.
  • Materiais-primas sensíveis ao calor, que devem secar a temperaturas mais baixas.
  • Matérias-primas que são fáceis de oxidar ou de explodir e que apresentam fortes efeitos irritantes ou tóxicos.
  • Matérias-primas que necessitam de recuperar solvente.



Princípio de funcionamento do produto

A estrutura principal da secadora de remos é constituída por um cilindro redondo e por um eixo oco rotativo instalado no centro do cilindro.o aquecimento é transferido através de uma camada no cilindro e na superfície das lâminas ocas,e a humidade evaporou.Durante o aquecimento,as lâminas também misturarão os materiais,para atualizar a área de aquecimento.É um secador de transferência de calor contínuo.





Parâmetros técnicos

Ponto Tipo
Nome (unidade) HVRD-500 HVRD-750 HVRD-1000 HVRD-1500 HVRD-2000 HVRD-3000 HVRD-5000 HVRD-8000 HVRD-10000
Volume de trabalho ((L) 300 450 600 900 1200 1800 3000 4800 6000
Tamanho no cilindro ((mm) Ø600x1500 Ø800x1500 Ø800x2000 Ø1000x2000 Ø1000x2600 Ø1200x2600 Ø1400x3400 Ø1600x4500 Ø1800x4500
Revolução de agitação (rpm) 10 a 15 10 8 a 10 5 5 5
Potência ((kw) 3 4 5.5 5.5 7.5 11 15 22 30
Pressão de projeto da jaqueta ((Mpa) < 0.3
Pressão no cilindro ((Mpa) - 0,09~-0.096
Área de transferência de calor ((m2) 2.4+1 3.2+1.2 4.5+1.5 5.6+1.8 7.5+2.2 9 + 2.5 Quatorze mais três.5 21.6 + 5.5 24.3 + 5.5







Diagrama de fluxo do produto

Produtos químicos que processam o volume de funcionamento giratório do secador 1800L do vácuo da pá da grade 0

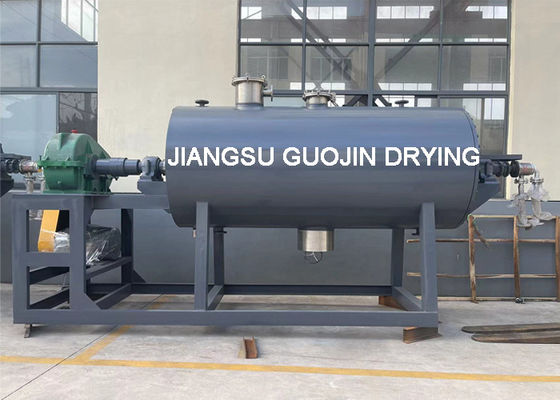

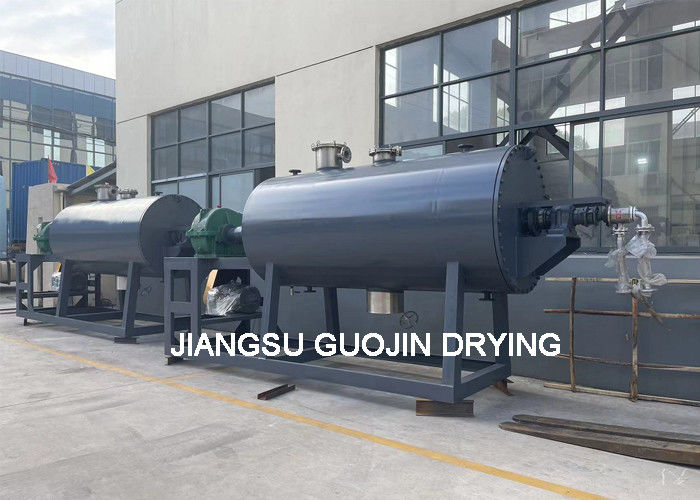

Exposição de produtos

Produtos químicos que processam o volume de funcionamento giratório do secador 1800L do vácuo da pá da grade 1


Contacte-me.
Produtos químicos que processam o volume de funcionamento giratório do secador 1800L do vácuo da pá da grade 2


de energia elétrica, de vapor, de gás natural ou de outro tipo
