Máquina de secagem de gerencio horizontal do vácuo da pá da lâmina da velocidade 5-20rpm

Máquina de secagem de gerencio horizontal do vácuo da pá da lâmina da velocidade 5-20rpm

Detalhes do produto:

Lugar de origem: China
Marca: Guojin
Certificação: ISO
Número do modelo: KJG-5

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1 grupo
Preço: Negociável
Detalhes da embalagem: Caixa padrão da exportação
Tempo de entrega: 20-30DAYS
Termos de pagamento: L/C, T/T
Habilidade da fonte: 10 grupos pelo mês
Melhor preço Contato

Informação detalhada

Item Name: 5-20rpm Rotating Speed KJG-5 Blade Paddle Vacuum Drying Machine Application: Chemical Processing, Industry Processing
Paddle heat transfer area(M2): 3.5 Jacket heat transfer area(M2): 1.5
Total heat transfer area(M2): 5 Heating source: Steam or thermal oil
Rotating speed(rpm): 5-20 Water evaporation: 50KG/H
Power(KW): 3 Weight(Kg): 1500
Size(MM): 2816X760X1370
Destacar:

máquina de secagem do vácuo da pá 5rpm

,

Secador giratório habilitado da pá do vácuo do ISO

Descrição de produto

5-20rpm Velocidade de rotação Máquina de secagem a vácuo KJG-5 Blade Paddle

O secador de padel horizontal contínuo consiste num vaso revestido e em dois eixos ocos com paletes ocos.O material é seco por transferência de calor com o meio de aquecimento como vapor, óleo térmico ou água quente que flui através dos poços ocos, paletes ocos e casaco de covil ou casaco de meio tubo.O produto seco é removido do canal de descarga através de um transportador de parafuso sem eixoOs vapores de escape saem do secador através de uma saída de escape na tampa. A ausência de ar durante o processo de secagem resulta numa operação muito segura devido ao menor teor de oxigénio.um tratamento de odor pequeno e compacto e oferece a possibilidade de um sistema de recuperação de calor na unidade de condensação de vapor devido ao elevado ponto de orvalho dos gases de escape.

O material é alimentado numa extremidade da máquina e será transportado pela gravidade, sob um ligeiro ângulo do caldeirão ou por pás assimétricas,para a saída da máquina na outra extremidadeDurante o tempo de permanência do material na máquina, mantém-se um fluxo perfeito de enchufe, garantindo uma qualidade uniforme do produto.O nível do produto dentro da máquina é assegurado por uma barragem de transbordamento ajustávelO reservatório de sobrecorrência do lado da saída do produto tem válvulas de esvaziamento acionadas manualmente na parte inferior da retirada do produto antes da interrupção da produção.O escoamento do produto na parte inferior do canal tem uma flange retangular para ligar ao equipamento a jusante.

Um transportador de parafuso em espiral horizontal é montado sob a flange de saída retangular do canal de descarga, para retirar o produto do canal.um em cada extremidade do transportadorEm combinação com a rotação bidireccional do transportador de parafuso, o produto pode ser transportado para qualquer uma destas saídas de produto.



O secador tem dois eixos ocos com pás ocas em forma de cunha ou em forma de cuneiforme dispostas em posição escalonada.Medium de aquecimento é introduzido em um lado dos eixos e flui em paralelo através das pásAs pás têm forma de cunha para o contacto óptimo com o produto e, consequentemente, uma boa transferência de calor também no lado do produto.O meio de aquecimento deixa os eixos no mesmo lado como ele entraPara proteger contra a abrasão, as pás serão revestidas com um revestimento resistente à abrasão de carburo de tungsténio.O projeto oco dos eixos de remo significa que toda a superfície interior atua como um grande trocador de calorA agitação controlada pelos eixos giratórios com pás proporciona uma excelente interação entre o produto e a superfície, para uma taxa de transferência de calor ideal.especialmente se comparado com a secagem direta com os seus grandes fluxos de ar quente associadosA transferência de calor no secador de remos é muito elevada. Os dois eixos de remos rotativos na caldeira garantem uma transferência e mistura de calor ideais.

No revestimento à prova de poeira encontram-se a entrada do produto, a saída do vapor, duas portas de inspecção e um buraco de manobra.A cobertura pode opcionalmente ser rastreada pelo calor para evitar qualquer risco de condensaçãoO gás de varredura pode ser introduzido através de bocas no lado de entrada e saída do produto.

As vedações do eixo principal são efectuadas com caixas de recheio, que são ligadas de forma flexível às placas de ponta da caldeira.de modo que possam seguir pequenos movimentos dos eixos e ainda manter a aderência. Nos eixos usar mangas na área de vedação evitar danos ao eixo por abrasão. As caixas de recheio têm um anel lanterna para uma purga de gás. Os rolamentos são rolamentos com lubrificação de óleo.O meio de transferência de calor é introduzido e retirado através das mesmas juntas rotativas de um lado do eixoO eixo é accionado por um motor com caixa de engrenagens de face dura. Entre os eixos existem duas engrenagens de espinhos de malha que podem garantir uma velocidade de rotação idêntica.A velocidade de rotação só pode ser regulada por VFD.



KJG-5 Secador de remos horizontal e ocoPrincipais características

A estrutura principal é uma concha em forma de W com uma jaqueta, que é equipada com um par de eixos ocos de rotação de baixa velocidade.O casaco e as lâminas de mistura ocas estão todos equipados com transportadores de calor, e as duas superfícies de aquecimento aquecem os materiais ao mesmo tempo.O transportador de calor é geralmente alimentado a partir do meio do secador e descarregado do outro lado através da superfície da camada de material no estado agitado.

As lâminas ocas em forma de cunha estão densamente dispostas no eixo oculto e o meio térmico flui através das lâminas através do eixo oculto..A temperatura do meio térmico varia de - 40 °C a 320 °C, podendo ser de vapor de água ou líquido, como água quente, óleo de transferência de calor, etc.O aquecimento por condução indireta não transporta ar para retirar o calorO calor é usado para aquecer materiais. A perda de calor é apenas a dissipação de calor para o ambiente através da camada de isolamento do corpo do reator.A superfície de transferência de calor da lâmina em forma de cunha tem a função de auto-limpezaO movimento relativo das partículas do material e da superfície em forma de cunha pode lavar os materiais fixados na superfície em forma de cunha,para que a superfície limpa de transferência de calor seja mantida em movimento o tempo todo.

KJG-5 Secador de remos horizontal e ocoPrincípio de funcionamento

O eixo oco é uma disposição densa com a lâmina oca em forma de cunha, o meio de calor através do eixo oco flui através da lâmina.O meio de aquecimento pode ser vapor de água, pode ser também água quente ou óleo condutor de calor. O meio de transferência de calor flui através do revestimento da concha e o eixo de agitação oco através da junção rotativa,e o eixo de agitação oco tem uma estrutura interna diferente de acordo com o tipo de meio térmico para garantir o melhor efeito de transferência de calor.

Na polpa e na camada de acesso ao óleo quente, aquecendo ao mesmo tempo, a parte superior da porta de descarga ao mesmo tempo através do ar seco aquecido após a secagem adicional,aumentando assim muito a resistência de secagem do dispositivo- Umidade evaporada do gás de escape para fora do secador, ar húmido descarregado pelo ventilador induzido ao ar livre.





KJG-5 Secador de remos horizontal e oco Parâmetros técnicos

- Não, não. Ponto Parâmetros Notas
1, Modelo KJG-5
2, Área de transferência de calor da remoção [m]2] 3.5 Incluindo a superfície do poço
3, Área de transferência de calor do casaco [m]2] 1.5
4, Área total de transferência de calor [m]2] 5
5, Evaporação da água [kg/h] 50
6, Capacidade de saída [kg/h] 15 a 20
7, Diâmetro da remota [mm] 260
8, Volume efectivo [m]3] 1
9, Velocidade de rotação [rpm] 1 a 15
10, Capacidade nominal do motor [kW] 3
11, Fluxo de gás transportador [m]3/h] 300 a 500
12, Classificação do motor do ventilador de escape do gás transportador [kW] 0.75
13, Espaço do piso da máquina [L × W × H] 2816X760X1370
14, Peso de elevação padrão [kg] 1500

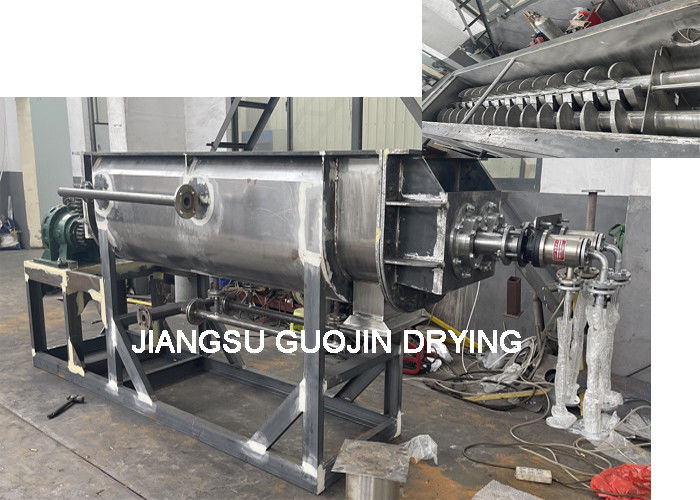

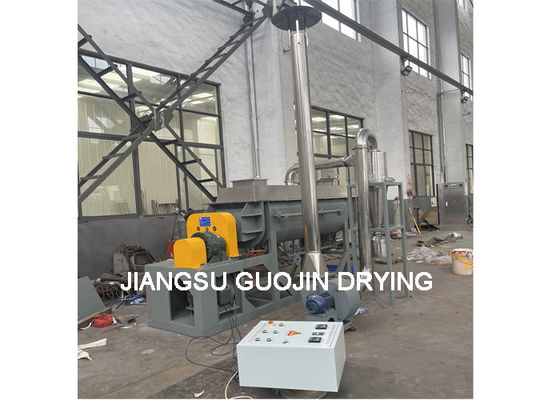

KJG-5 Secador de remos horizontal e ocoMostra

Máquina de secagem de gerencio horizontal do vácuo da pá da lâmina da velocidade 5-20rpm 0
