Do secador oco da pá da evaporação 50kg/H KJG-5 da água máquina de secagem inoxidável do vácuo

Evaporação de água 50 kg/h KJG-5 Secador de remo em cavidade Inoxidável Máquina de secagem a vácuo

O secador de padel horizontal contínuo consiste num vaso revestido e em dois eixos ocos com paletes ocos.O material é seco por transferência de calor com o meio de aquecimento como vapor, óleo térmico ou água quente que flui através dos poços ocos, paletes ocos e casaco de covil ou casaco de meio tubo.O produto seco é removido do canal de descarga através de um transportador de parafuso sem eixoOs vapores de escape saem do secador através de uma saída de escape na tampa. A ausência de ar durante o processo de secagem resulta numa operação muito segura devido ao menor teor de oxigénio.um tratamento de odor pequeno e compacto e oferece a possibilidade de um sistema de recuperação de calor na unidade de condensação de vapor devido ao elevado ponto de orvalho dos gases de escape.



KJG-5 Secador de remos horizontal e oco

Principais características

Capa de aquecimento tubular

1) Pressão de trabalho até 10 bar

2) A camisa de aquecimento tubular assegura um aquecimento muito uniforme e um controlo preciso da temperatura

3) A cúpula de vapor de comprimento total reduz o transporte e separa os sólidos do vapor de água evaporado.

3) Isolamento mineral de 80 mm reduz consideravelmente as perdas de calor

Disco oco

1) Aumentar consideravelmente a superfície de aquecimento

2) Muito menos área de solda do que as pás de forma de cunha

3) A superfície do disco de autolimpeza melhora consideravelmente a transferência de calor
4) Paletas do agitador soldadas nas periferias do disco com ângulos diferentes misturar perfeitamente, mover e esmagar material molhado



Assento integrado de batimento e casaco de arrefecimento

1) O assento de rolamento é montado na placa de extremo como parte integrante da câmara de secagem para assegurar a concentricidade dos eixos.

2) O casaco de arrefecimento por água é equipado para aumentar a vida útil do rolamento.
3) As juntas rotativas de passagem única garantem que cada disco oco tenha um fluxo constante de meio de aquecimento.



Sistema de tratamento de gases

A combinação de ciclone, condensador tubular e depurador úmido de dois estágios garante um padrão de emissões muito elevado



KJG-5 Secador de remos horizontal e ocoPrincípio de funcionamento

A série KJG Paddle Dryer / Processor são dispositivos de transferência de calor indireta, altamente eficientes e mecânicamente agitados, que adicionam ou removem calor de uma massa de processo.aquecimento ou arrefecimento da pasta, filtros de bolo, pó e granulados de várias indústrias.



A secadora de remos consiste num canal revestido e em dois eixos contra-rotativos com discos ocos interligados únicos para produzir mistura íntima e otimizar a transferência de calor.água quente ou óleo térmico quenteO material úmido é transportado através do secador de pás por pás de agitador soldadas nas periferias do disco.de corte de cabeloQuando o material úmido atinge a extremidade oposta do secador, ele é seco e descarregado diretamente.



A humidade evaporada é aspirada pelo ventilador de calado após ser tratada por ciclone, condensador e esfregador úmido para reduzir consideravelmente a contaminação do ar.



KJG-5 Secador de remos horizontal e ocoAplicação

• Os materiais provenientes de indústrias farmacêuticas, alimentares, químicas, etc., podem ser secos.

• Adequado para a polpa, mistura semelhante a pasta ou matéria-prima de potência.

• Materiais sensores de temperatura que necessitam de secagem a baixa temperatura.

• Matérias-primas que são fáceis de oxidar ou de explodir e que apresentam fortes efeitos irritantes ou tóxicos.

• Exigência de extracção do solvente orgânico.





KJG-5 Secador de remos horizontal e oco Parâmetros técnicos

- Não, não.	Ponto	Parâmetros	Notas
1,	Modelo	KJG-5
2,	Área de transferência de calor da remoção [m]2]	3.5	Incluindo a superfície do poço
3,	Área de transferência de calor do casaco [m]2]	1.5
4,	Área total de transferência de calor [m]2]	5
5,	Evaporação da água [kg/h]	50
6,	Capacidade de saída [kg/h]	15 a 20
7,	Diâmetro da remota [mm]	260
8,	Volume efectivo [m]3]	1
9,	Velocidade de rotação [rpm]	1 a 15
10,	Capacidade nominal do motor [kW]	3
11,	Fluxo de gás transportador [m]3/h]	300 a 500
12,	Classificação do motor do ventilador de escape do gás transportador [kW]	0.75
13,	Espaço do piso da máquina [L × W × H]	2816X760X1370
14,	Peso de elevação padrão [kg]	1500

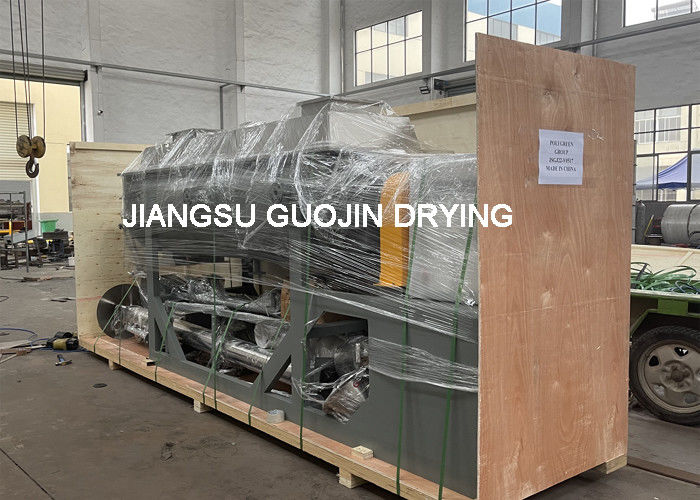

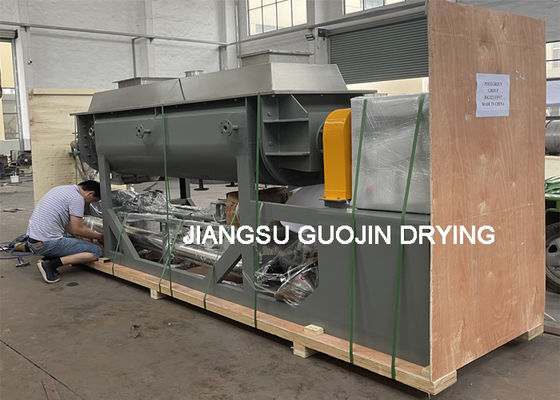

KJG-5 Secador de remos horizontal e ocoMostra
