Secador contínuo de aço inoxidável 12layers da placa do disco PLG2200/12 316
Detalhes do produto:
Lugar de origem: | porcelana |
Marca: | Guojin |
Certificação: | ISO |
Número do modelo: | PLG-2200/20 |
Condições de Pagamento e Envio:
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | Negociável |
Detalhes da embalagem: | Caixa padrão da exportação |
Tempo de entrega: | 20-30days |
Termos de pagamento: | L/C, T/T, |
Habilidade da fonte: | 10 grupos pelo mês |
Informação detalhada |
|||
Item Name: | PLG2200/12 12layers 316 Stainless Steel Continuous Disc Plate Dryer | Model Type: | PLG-2200/12 |
---|---|---|---|
Layers: | 12 | Application: | Industry processing,pharmaceutical processing |
Big disc diameter: | 2200 mm | Small disc diameter: | 2000 mm |
Dryer diamter: | 2820 mm | Height: | 5041mm |
Drying area: | 36.9M2 | Power: | 4.0kw |
Material: | Stainless Steel 304, SS316, Carbon Steel | Heating source: | Electricity,Steam,Gas or others |
Destacar: | secador contínuo da placa do disco 12layers,Secador de aço inoxidável da placa do disco 316,Máquina de secagem do ar PLG2200/12 quente |
Descrição de produto
PLG2200/12 12 camadas 316 secador de disco contínuo de aço inoxidável
Com base no secador de agitação intermitente, um secador de placas de disco é um tipo de disco portador circular de aquecimento oco fixo de várias camadas desenvolvido por melhoria contínua,que é desenvolvido por melhoria contínuaO processo de secagem consiste em passar o transportador de calor em cada camada de disco oco.e a parte húmida do material de rolagem é evaporada sob a temperatura de funcionamento, sob a ação da rotação do raspador e do raspador, e o vapor é descarregado com o gás de escape do equipamento, de modo a que os produtos acabados secos qualificados sejam obtidos continuamente no fundo do equipamento.
Princípio de funcionamento do secador de placas de disco contínuo PLG
O material úmido é alimentado continuamente na primeira camada de secagem no topo do secador.Ele será virado e agitado por raspadores quando o braço raspador gira e cair para baixo para a borda externa da grande placa de secagem ao longo da linha helicoidal exponencialO material será deslocado da pequena placa de secagem para a sua borda exterior e cairá para a borda exterior da grande placa de secagem por baixo.Tanto as pequenas e grandes placas de secagem são dispostos alternadamente para que os materiais podem passar através do secador continuamenteO meio de aquecimento pode ser vapor saturado, água quente ou óleo térmico.Os materiais secos cairão da última camada da placa de secagem para o fundo do secador e, em seguida, movido por rastros para a saída de descargaPara o secador de placas de tipo vácuo, a humidade será aspirada pela bomba de vácuo na tampa superior.Os materiais secos serão descarregados da camada inferiorA capacidade de secagem pode ser melhorada se o secador estiver equipado com dispositivos suplementares, tais como aquecedor com nadadeiras, condensador para extração de solventes, depurador de sacos de poeira, mecanismo de retorno e mistura, ventilador de calado,etc..
Características do secador de placas de disco contínuo PLG
1Regulação fácil, aplicabilidade forte, operação start-stop muito simples.
2. Cada camada de placa de secagem pode ser alimentada separadamente em meios quentes/frios, e o controlo da temperatura do material é preciso.
3O tempo de residência dos materiais pode ser ajustado com precisão.
4A direcção do fluxo do material é única, não há fenómeno de mistura, e a secagem é uniforme e a qualidade é estável.
5A lâmina de raspador que transfere o material após a interrupção da alimentação pode esvaziar rapidamente o material no secador.
6A limpeza cuidadosa e a observação do equipamento podem ser efectuadas através de portas e espelhos de inspecção especiais de grande dimensão.
7A camada de material é muito fina, a velocidade do fuso é baixa, a potência instalada do sistema é baixa e o consumo de energia é baixo.
8O ambiente de funcionamento é bom, o solvente pode ser recuperado e o teor de poeira nos gases de escape é muito baixo.
9Pode ser operado no vácuo, especialmente para a secagem de materiais sensíveis ao calor.
10. O secador é fabricado como um todo. Ele só precisa ser levantado e posicionado. É muito fácil de instalar e localizar.
11O layout da placa de secagem e a instalação vertical ocupam uma pequena área.
Parâmetros técnicos do secador de placas de disco contínuo PLG
Tipo | Diâmetro ((mm) | Altura ((mm) | Área seca ((m2) | Potência ((kw) |
1200/4 | 1865 | 2877 | 3.3 | 1.1 |
1200/6 | 3297 | 4.9 | ||
1200/8 | 3717 | 6.6 | 1.5 | |
1200/10 | 4137 | 8.2 | ||
1200/12 | 4557 | 9.9 | 2.2 | |
1500/6 | 2166 | 3327 | 8.0 | |
1500/8 | 3747 | 10.7 | ||
1500/10 | 4167 | 13.4 | ||
1500/12 | 4587 | 16.1 | 3.0 | |
1500/14 | 5007 | 18.8 | ||
1500/16 | 5427 | 21.5 | ||
2200/6 | 2820 | 3781 | 18.5 | |
2200/8 | 4201 | 24.6 | ||
2200/10 | 4621 | 30.8 | 4.0 | |
2200/12 | 5041 | 36.9 | ||
2200/14 | 5461 | 43.1 | 5.5 | |
2200/16 | 5881 | 49.3 | ||
2200/18 | 6301 | 55.4 | 7.5 | |
2200/20 | 6721 | 61.6 | ||
2200/22 | 7141 | 67.7 | 11 | |
2200/24 | 7561 | 73.9 | ||
2200/26 | 7981 | 80.0 | ||
2500/6 | 3115 | 3981 | 26.3 | 4 |
2500/8 | 4401 | 35 | ||
2500/10 | 4821 | 43.8 | 5.5 | |
2500/12 | 5241 | 52.5 | ||
2500/14 | 5661 | 61.3 | 7.5 | |
2500/16 | 6081 | 70.0 | ||
2500/18 | 6501 | 78.8 | 11 | |
2500/20 | 6921 | 87.5 | ||
2500/22 | 7341 | 96.3 | ||
2500/24 | 7761 | 105 | 15 | |
2500/26 | 8181 | 113.8 | ||
3000/8 | 3768 | 5143 | 48 | 11 |
3000/10 | 5643 | 60 | ||
3000/12 | 6143 | 72 | ||
3000/14 | 6643 | 84 | ||
3000/16 | 7143 | 96 | ||
3000/18 | 7643 | 108 | 15 | |
3000/20 | 8293 | 120 | ||
3000/22 | 8793 | 132 | 18.5 | |
3000/24 | 9293 | 144 | ||
3000/26 | 9793 | 156 | ||
3000/28 | 10293 | 158 |

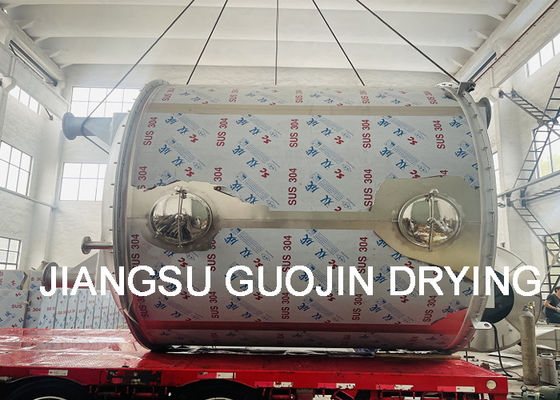

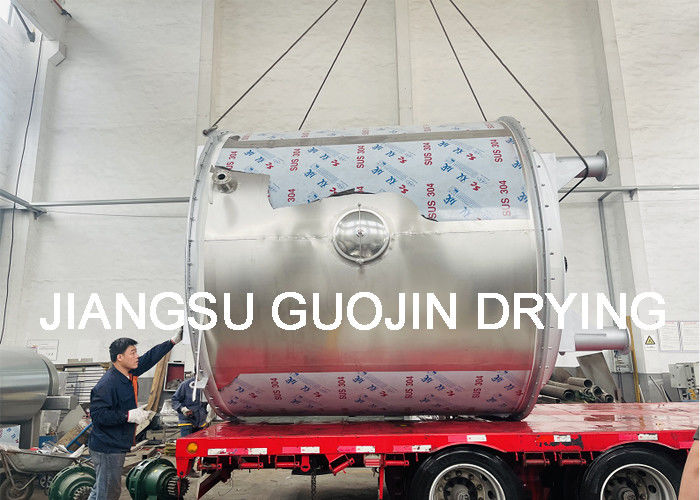

PLG Continuous Disc Plate Dryer Show
