Secador contínuo de aço inoxidável da placa do disco de PLG 304 para o açúcar granulado
Detalhes do produto:
| Lugar de origem: | porcelana |
| Marca: | Guojin |
| Certificação: | ISO |
| Número do modelo: | PLG-2200/20 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Caixa padrão da exportação |
| Tempo de entrega: | 20-30days |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 10 grupos pelo mês |
|
Informação detalhada |
|||
| Item Name: | PLG 304 Stainless Steel Continuous Disc Plate Dryer For Granulated Sugar | Model Type: | PLG-2200/20 |
|---|---|---|---|
| Layers: | 20 | Application: | Industry processing,pharmaceutical processing |
| Big disc diameter: | 2200mm | Small disc diameter: | 2000mm |
| Dryer diamter: | 2820mm | Height: | 6721mm |
| Drying area: | 61.6M2 | Power: | 7.5 |
| Material: | Stainless Steel 304, SS316, Carbon Steel | Heating source: | Electricity,Steam,Gas or others |
| Destacar: | Secador contínuo da placa do disco de PLG,Sugar Disc Plate Dryer granulado,Máquina de secagem do ar SUS304 quente |
||
Descrição de produto
PLG 304 Secador de placas de disco contínuo de aço inoxidável para açúcar granulado
Com base no secador de agitação intermitente, um secador de placas de disco é um tipo de disco portador circular de aquecimento oco fixo de várias camadas desenvolvido por melhoria contínua,que é desenvolvido por melhoria contínuaO processo de secagem consiste em passar o transportador de calor em cada camada de disco oco.e a parte húmida do material de rolagem é evaporada sob a temperatura de funcionamento, sob a ação da rotação do raspador e do raspador, e o vapor é descarregado com o gás de escape do equipamento, de modo a que os produtos acabados secos qualificados sejam obtidos continuamente no fundo do equipamento.
Princípio de funcionamento do secador de placas de disco contínuo PLG
O material úmido é alimentado continuamente na primeira camada de secagem no topo do secador.Ele será virado e agitado por raspadores quando o braço raspador gira e cair para baixo para a borda externa da grande placa de secagem ao longo da linha helicoidal exponencialO material será deslocado da pequena placa de secagem para a sua borda exterior e cairá para a borda exterior da grande placa de secagem por baixo.Tanto as pequenas e grandes placas de secagem são dispostos alternadamente para que os materiais podem passar através do secador continuamenteO meio de aquecimento pode ser vapor saturado, água quente ou óleo térmico.Os materiais secos cairão da última camada da placa de secagem para o fundo do secador e, em seguida, movido por rastros para a saída de descargaPara o secador de placas de tipo vácuo, a humidade será aspirada pela bomba de vácuo na tampa superior.Os materiais secos serão descarregados da camada inferiorA capacidade de secagem pode ser melhorada se o secador estiver equipado com dispositivos suplementares, tais como aquecedor com nadadeiras, condensador para extração de solventes, depurador de sacos de poeira, mecanismo de retorno e mistura, ventilador de calado,etc..
Parâmetros técnicos do secador de placas de disco contínuo PLG
1Caixa de secagem.
- Pressão de projecto: geralmente 0,4 MPa e a pressão máxima é de 1,6 MPa.
- Pressão de trabalho máxima: geralmente ≤ 0,4 MPa, sendo a pressão máxima 1,6 MPa.
- Fonte de calor: vapor, água quente ou óleo térmico: utilizar água quente como fonte de calor quando a temperatura das placas de secagem for de 100°C; utilizar vapor de água saturado ≤ 0.4Mpa ou gás vapor quando a temperatura das placas de secagem for de 100°C a 150°C■ utilizar óleo térmico quando a temperatura das placas de secagem é de 150°C a 320°C;
2Sistema de Transmissão de Material
- Viração do eixo principal: 1 a 10 rpm, electromagnetismo ou tempo do transdutor.
- Braço de raspador: 2 a 8 braços de raspador serão fixados no eixo principal em cada camada.
- As lâminas de raspador: as lâminas de raspador estão articuladas aos braços do raspador e flutuam com a superfície da chapa.
- Rolhas: Para o material que seja fácil de aglomerar ou que precise de ser moído, os rolhos devem ser colocados no local adequado para reforçar o processo de transferência de calor e secagem.
3Três tipos de secadores: pressão normal, selados e vácuos
- Pressão normal: o corpo do secador é cilíndrico ou octogonal e a estrutura pode ser integrada ou separada.
- Fechado: O corpo do secador é cilíndrico e pode suportar a pressão interna de 5 KPa. O sistema de condutas para a fonte de calor pode ser colocado dentro ou fora do secador.
- Vazio: o corpo do secador é cilíndrico e a pressão de projecto é de 0,1 MPa.
4- Aquecedor de ar.
O aquecedor de ar é geralmente utilizado para satisfazer requisitos de capacidade de evaporação maiores, a fim de aumentar a eficiência de secagem.
Parâmetros técnicos do secador de placas de disco contínuo PLG
| Tipo | Diâmetro ((mm) | Altura ((mm) | Área seca ((m2) | Potência ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

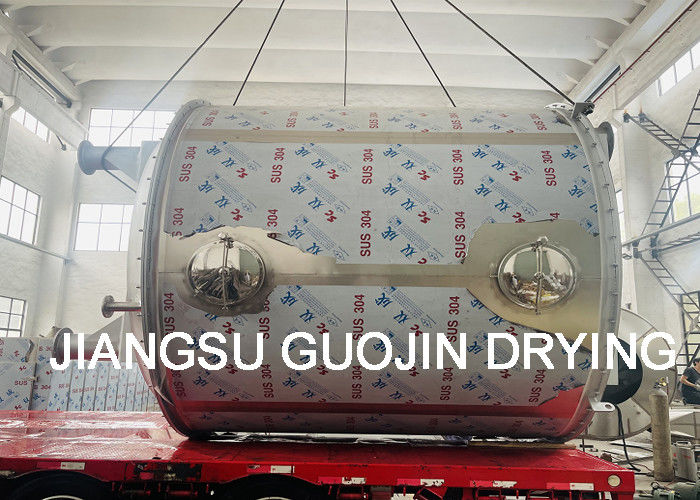

PLG Continuous Disc Plate Dryer Show
