Tubo pneumático da fase densa pneumática do transporte da grão do vácuo que transporta o sistema

Tubo pneumático da fase densa pneumática do transporte da grão do vácuo que transporta o sistema

Detalhes do produto:

Lugar de origem: China
Marca: Guojin
Certificação: ISO
Número do modelo: DPCS-2.0

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1 grupo
Preço: Negociável
Detalhes da embalagem: Caixa padrão da exportação
Tempo de entrega: 20-30days
Termos de pagamento: L/C, T/T
Habilidade da fonte: 30 grupos pelo mês
Melhor preço Contato

Informação detalhada

Product Name: pneumatic vacuum grain conveyor Dense Phase Pneumatic Tube Conveying System Model: DPCS-2.0
Body Inner diameter volume: 1400mm Total volume: 2.0 m3
Max. design pressure: 0.78 mpa Operation pressure: Basis on the conveying distance
Max. conveying distance: <1000meter Outlet conveying diameter: DN100
Air consumption: 5-10 m3/min
Destacar:

Transporte pneumático da grão do vácuo

,

Transporte denso da grão do vácuo da fase

,

Sistema do transtorte pneumático de Q235B

Descrição de produto

Transportador de grãos de vácuo pneumático Sistema de transporte de tubos pneumáticos de fase densa

Sistema de transporte pneumático de fase densaAplica-se especialmente a uma variedade de transporte fechado de poeira a longas distâncias; o equivalente da distância de transporte adaptativa é de 50 a 500 metros, materiais de transporte: cinzas volantes, pó de cal, cimento,pó de alumínioO equipamento é simples, com pequena área de ocupação, pode fazer pleno uso do espaço, e as tubulações podem ser flexível layout,para que a configuração do equipamento da planta seja mais racionalConfiguração do sistema está completa, PLC conjunto controle de todo o sistema, operação totalmente automatizada, fácil manutenção.

1Os sistemas de transporte pneumáticos são relativamente económicos para instalar e operar.
2O sistema de transporte pneumático é totalmente fechado e, se necessário, pode funcionar completamente sem que partes móveis entrem em contacto.
O material transportado deve ser mantido dentro de uma caixa de segurança, que oferece benefícios de higiene e limpeza.
3Um sistema de transporte pneumático pode transportar um produto para qualquer lugar com tubos.
4O sistema de transporte pneumático oferece um custo de capital muito reduzido para o transporte de longa distância.
5. PLC completa automação
6Os sistemas de transporte pneumáticos são muito mais adequados para o manuseamento de pós do que os transportadores mecânicos, porque os canais de transporte
Os equipamentos utilizados em transportadores pneumáticos estão completamente fechados.
7Os transportadores pneumáticos podem ser concebidos para mover produtos entre os níveis do piso e em ângulos difíceis.
8Todo o sistema é constituído por uma fonte de ar comprimido, um recipiente pneumático, um gabinete de controlo, um tubo de transporte e um depósito de cinzas.





Princípio de funcionamento

No processo de alimentação, o material é introduzido no reservatório de envio através da válvula de dupla borboleta ou da válvula de borboleta de expansão, e o ar substituído é liberado através da válvula de escape,que facilita a alimentação e elimina a pressão inversa que impede o fluxo de materiaisQuando o reservatório de transmissão estiver cheio (até 90% do volume do reservatório indicado pelo medidor de nível), a válvula de alimentação e a válvula de escape são fechadas e seladas simultaneamente.O ar comprimido é adicionado à parte superior do reservatório de transmissão através da válvula de entradaQuando a pressão no reservatório atingir o valor definido, a válvula de descarga inferior será aberta automaticamente.e então todo o tubo de transporte será pressurizado O material é transportado na forma de êmbolo até que o material seja esvaziadoQuando a pressão no reservatório de transmissão cai para zero, a alimentação pneumática é fechada e uma pequena quantidade de gás residual é descarregada do reservatório de transmissão e da tubulação de transmissão.





Características do produto

--- Utilização de ar comprimido como fonte primária de energia
--- Resolver a estratificação de pó e grânulos
--- Os filtros feitos de Ti nunca ficam presos e não são abrasivos
--- Eliminar a eletricidade estática
--- Fabricados em materiais não tóxicos e resistentes à corrosão
--- Cápsula livre de fugas, para evitar a contaminação cruzada
--- Controle inteligente e alta automação
--- Os materiais não aderem à superfície interna do transportador
--- Estrutura modular, fácil de limpar e desmontar
--- Pequeno e leve, fácil de instalar
--- Baixo ruído e livre de vibrações
--- Economia de energia e baixo custo de exploração.




Parâmetro do produto

Modelo DPCS-2.0
Corpo Diâmetro interno ((mm) 1400
Volume total ((M3) 2.0
Material do corpo Q235-B
Temperatura de operação ((oC) < 120
Pressão de projecto máxima ((Mpa) 0.78
Pressão de funcionamento ((Mpa) 0.2-0.5 ((Com base na distância de transporte)
Distância máxima de transporte ((m) < 1000
Diâmetro de transporte da saída DN100
Consumo de ar ((m3/min) 5 a 10



Composição da estrutura

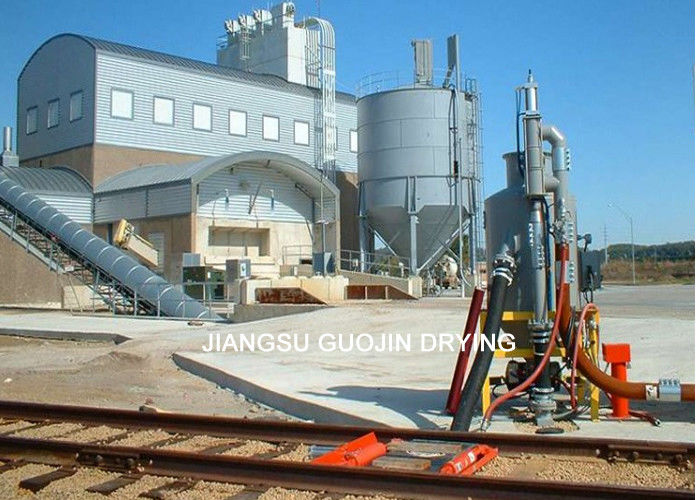

Tubo pneumático da fase densa pneumática do transporte da grão do vácuo que transporta o sistema 0

Imagem do produto

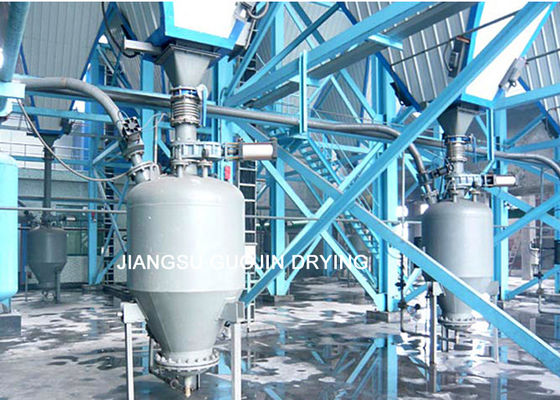

Tubo pneumático da fase densa pneumática do transporte da grão do vácuo que transporta o sistema 1
