Transporte denso selado do tubo do sistema do transtorte pneumático da fase do transporte

Transporte denso selado do tubo do sistema do transtorte pneumático da fase do transporte

Detalhes do produto:

Lugar de origem: China
Marca: Guojin
Certificação: ISO
Número do modelo: DPCS-2.0

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1 grupo
Preço: Negociável
Detalhes da embalagem: Caixa padrão da exportação
Tempo de entrega: 20-30days
Termos de pagamento: L/C, T/T
Habilidade da fonte: 30 grupos pelo mês
Melhor preço Contato

Informação detalhada

Product Name: pneumatic transport system Tube Conveyor Dense Phase Pneumatic Conveying System Model: DPCS-2.0
Body Inner diameter volume: 1400MM Total volume: 2.0M3
Max. design pressure: 0.78 Mpa Operation pressure: Basis on the conveying distance
Max. conveying distance: <1000 M Outlet conveying diameter: DN100
Air consumption: 5-10 m3/min
Destacar:

Sistema denso do transtorte pneumático da fase

,

Sistema do transtorte pneumático do PLC

,

Sistema de transporte pneumático selado 500m

Descrição de produto

Sistema de transporte pneumático Transportador de tubos Sistema de transporte pneumático de fase densa

Sistema de transporte pneumático de fase densaAplica-se especialmente a uma variedade de transporte fechado de poeira a longas distâncias; o equivalente da distância de transporte adaptativa é de 50 a 500 metros, materiais de transporte: cinzas volantes, pó de cal, cimento,pó de alumínioO equipamento é simples, com pequena área de ocupação, pode fazer pleno uso do espaço, e as tubulações podem ser flexível layout,para que a configuração do equipamento da planta seja mais racionalConfiguração do sistema está completa, PLC conjunto controle de todo o sistema, operação totalmente automatizada, fácil manutenção.

1Os sistemas de transporte pneumáticos são relativamente económicos para instalar e operar.
2O sistema de transporte pneumático é totalmente fechado e, se necessário, pode funcionar inteiramente sem que partes móveis entrem em contacto com o material transportado.Estar fechado traz benefícios de higiene e limpeza
3Um sistema de transporte pneumático pode transportar um produto para qualquer lugar com tubos.
4O sistema de transporte pneumático oferece um custo de capital muito reduzido para o transporte de longa distância.
5. PLC completa automação
6Os sistemas de transporte pneumáticos são muito mais adequados para o manuseamento de pós do que os transportadores mecânicos, porque os canais de transporte
Os equipamentos utilizados em transportadores pneumáticos estão completamente fechados.
7Os transportadores pneumáticos podem ser concebidos para mover produtos entre os níveis do piso e em ângulos difíceis.
8Todo o sistema é constituído por uma fonte de ar comprimido, um recipiente pneumático, um gabinete de controlo, um tubo de transporte e um depósito de cinzas.





Princípio de funcionamento

No processo de alimentação, o material é introduzido no reservatório de envio através da válvula de dupla borboleta ou da válvula de borboleta de expansão, e o ar substituído é liberado através da válvula de escape,que facilita a alimentação e elimina a pressão inversa que impede o fluxo de materiaisQuando o reservatório de transmissão estiver cheio (até 90% do volume do reservatório indicado pelo medidor de nível), a válvula de alimentação e a válvula de escape são fechadas e seladas simultaneamente.O ar comprimido é adicionado à parte superior do reservatório de transmissão através da válvula de entradaQuando a pressão no reservatório atingir o valor definido, a válvula de descarga inferior será aberta automaticamente.e então todo o tubo de transporte será pressurizado O material é transportado na forma de êmbolo até que o material seja esvaziadoQuando a pressão no reservatório de transmissão cai para zero, a alimentação pneumática é fechada e uma pequena quantidade de gás residual é descarregada do reservatório de transmissão e da tubulação de transmissão.





Características do produto

1. Alta pressão de transporte, até 0,5 MPa, realizando transporte de pó de longa distância (100-300 m)

2Baixa taxa de fluxo, elevado rácio de gás sólido e baixo consumo de gás

3O material tem uma elevada adaptabilidade e versatilidade, e tem pouco impacto na qualidade do material no processo, que pode atender ao transporte de materiais abrasivos frágeis e fortes.

4Um ponto para a alimentação multi-ponto pode ser realizado




Parâmetro do produto

Modelo DPCS-2.0
Corpo Diâmetro interno ((mm) 1400
Volume total ((M3) 2.0
Material do corpo Q235-B
Temperatura de operação ((oC) < 120
Pressão de projecto máxima ((Mpa) 0.78
Pressão de funcionamento ((Mpa) 0.2-0.5 ((Com base na distância de transporte)
Distância máxima de transporte ((m) < 1000
Diâmetro de transporte da saída DN100
Consumo de ar ((m3/min) 5 a 10



Composição da estrutura
Transporte denso selado do tubo do sistema do transtorte pneumático da fase do transporte 0

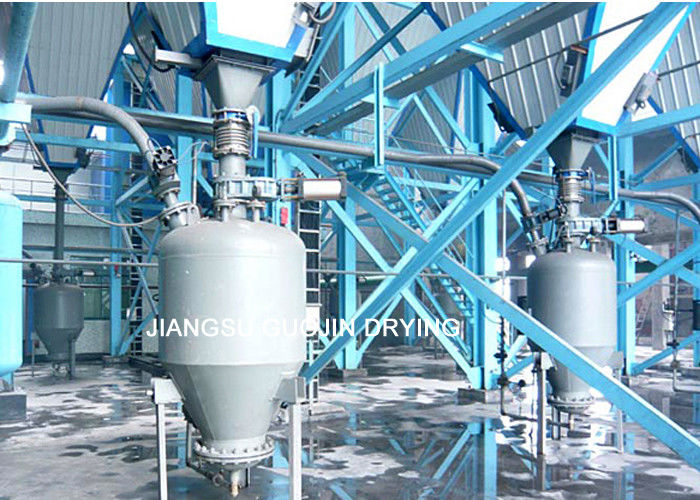

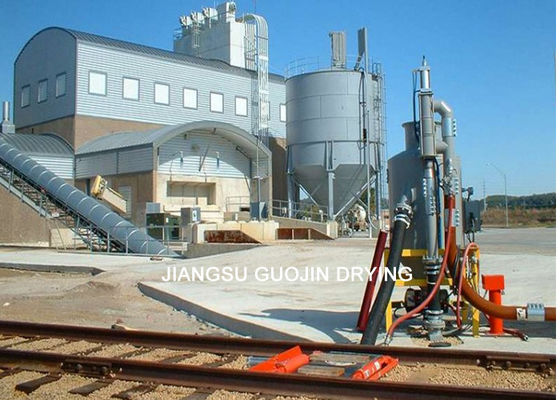

Imagem do produto
Transporte denso selado do tubo do sistema do transtorte pneumático da fase do transporte 1
