O PLC denso do tanque da injeção do transtorte pneumático da fase controlou
Detalhes do produto:
Lugar de origem: | China |
Marca: | Guojin |
Certificação: | ISO |
Número do modelo: | DPCS-2.0 |
Condições de Pagamento e Envio:
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | Negociável |
Detalhes da embalagem: | Caixa padrão da exportação |
Tempo de entrega: | 20-30days |
Termos de pagamento: | L/C, T/T |
Habilidade da fonte: | 30 grupos pelo mês |
Informação detalhada |
|||
Product Name: | PLC Control System Dense Phase Pneumatic Conveying Injection Tank | Model: | DPCS-2.0 |
---|---|---|---|
Body Inner diameter volume: | 1400 MM | Total volume: | 2.0 M3 |
Operation Temperature: | <120 degree | Max. design pressure: | 0.78 Mpa |
Operation pressure: | Basis on the conveying distance | Max. conveying distance: | <1000M |
Outlet conveying diameter: | DN100 | Air consumption: | 5-10m3/min |
Destacar: | Tanque da injeção do transtorte pneumático,Tanque da injeção do transtorte pneumático do PLC,Fase densa que transporta |
Descrição de produto
Sistema de controlo PLC Tanque de injecção de transporte pneumático de fase densa
Sistema de transporte pneumático de fase densaAplica-se especialmente a uma variedade de transporte fechado de poeira a longas distâncias; o equivalente da distância de transporte adaptativa é de 50 a 500 metros, materiais de transporte: cinzas volantes, pó de cal, cimento,pó de alumínioO equipamento é simples, com pequena área de ocupação, pode fazer pleno uso do espaço, e as tubulações podem ser flexível layout,para que a configuração do equipamento da planta seja mais racionalConfiguração do sistema está completa, PLC conjunto controle de todo o sistema, operação totalmente automatizada, fácil manutenção.
1Os sistemas de transporte pneumáticos são relativamente económicos para instalar e operar.
2O sistema de transporte pneumático é totalmente fechado e, se necessário, pode funcionar completamente sem que partes móveis entrem em contacto.
O material transportado deve ser mantido dentro de uma caixa de segurança, que oferece benefícios de higiene e limpeza.
3Um sistema de transporte pneumático pode transportar um produto para qualquer lugar com um oleoduto.
4O sistema de transporte pneumático oferece um custo de capital muito reduzido para o transporte de longa distância.
Princípio de funcionamento
No processo de alimentação, o material é introduzido no reservatório de envio através da válvula de dupla borboleta ou da válvula de borboleta de expansão, e o ar substituído é liberado através da válvula de escape,que facilita a alimentação e elimina a pressão inversa que impede o fluxo de materiaisQuando o reservatório de transmissão estiver cheio (até 90% do volume do reservatório indicado pelo medidor de nível), a válvula de alimentação e a válvula de escape são fechadas e seladas simultaneamente.O ar comprimido é adicionado à parte superior do reservatório de transmissão através da válvula de entradaQuando a pressão no reservatório atingir o valor definido, a válvula de descarga inferior será aberta automaticamente.e então todo o tubo de transporte será pressurizado O material é transportado na forma de êmbolo até que o material seja esvaziadoQuando a pressão no reservatório de transmissão cai para zero, a alimentação pneumática é fechada e uma pequena quantidade de gás residual é descarregada do reservatório de transmissão e da tubulação de transmissão.
Características do produto
1. Alta pressão de transporte, até 0,5 MPa, realizando transporte de pó de longa distância (100-300 m)
2Baixa taxa de fluxo, elevado rácio de gás sólido e baixo consumo de gás
3O material tem uma elevada adaptabilidade e versatilidade, e tem pouco impacto na qualidade do material no processo, que pode atender ao transporte de materiais abrasivos frágeis e fortes.
4Um ponto para a alimentação multi-ponto pode ser realizado
Parâmetro do produto
Modelo | DPCS-2.0 |
Corpo Diâmetro interno ((mm) | 1400 |
Volume total ((M3) | 2.0 |
Material do corpo | Q235-B |
Temperatura de operação ((oC) | < 120 |
Pressão de projecto máxima ((Mpa) | 0.78 |
Pressão de funcionamento ((Mpa) | 0.2-0.5 ((Com base na distância de transporte) |
Distância máxima de transporte ((m) | < 1000 |
Diâmetro de transporte da saída | DN100 |
Consumo de ar ((m3/min) | 5 a 10 |

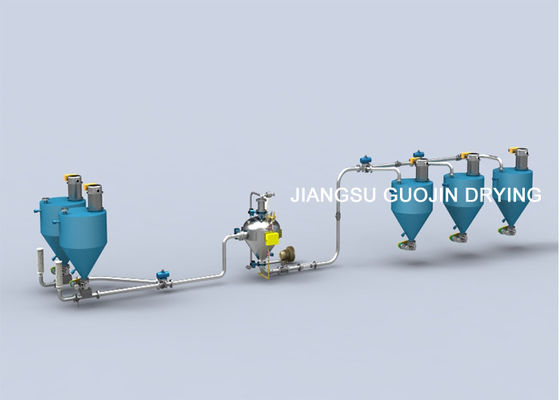

Composição da estrutura

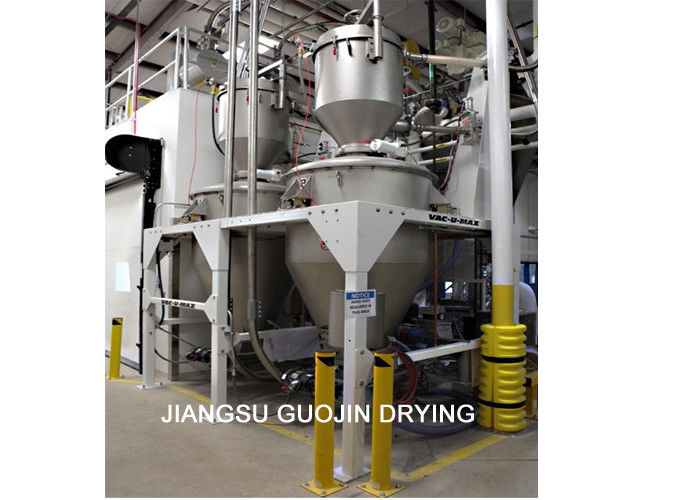

Imagem do produto
