Maquinaria densa do transtorte pneumático da fase continuamente
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Guojin |
| Certificação: | ISO |
| Número do modelo: | DPCS-1.5 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Caixa padrão da exportação |
| Tempo de entrega: | 20-30days |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 30 grupos pelo mês |
|
Informação detalhada |
|||
| Product Name: | Continually Dense-Phase Pneumatic Conveying Machinery | Model: | DPCS-1.5 |
|---|---|---|---|
| Body Inner diameter volume: | 1200 MM | Total volume: | 1.5 M3 |
| Operation Temperature: | <120 degree | Max. design pressure: | 0.78 Mpa |
| Operation pressure: | Basis on the conveying distance | Max. conveying distance: | <1000M |
| Outlet conveying diameter: | DN100 | Air consumption: | 5-10m3/min |
| Destacar: | Maquinaria do transtorte pneumático,Fase densa que transporta a maquinaria,Sistema do transtorte continuamente pneumático |
||
Descrição de produto
Máquinas de transporte pneumático de fase densa contínua
Sistema de transporte pneumático de fase densaAplica-se especialmente a uma variedade de transporte fechado de poeira a longas distâncias; o equivalente da distância de transporte adaptativa é de 50 a 500 metros, materiais de transporte: cinzas volantes, pó de cal, cimento,pó de alumínioO equipamento é simples, com pequena área de ocupação, pode fazer pleno uso do espaço, e as tubulações podem ser flexível layout,para que a configuração do equipamento da planta seja mais racionalConfiguração do sistema está completa, PLC conjunto controle de todo o sistema, operação totalmente automatizada, fácil manutenção.
Princípio de funcionamento
No processo de alimentação, o material é introduzido no reservatório de envio através da válvula de dupla borboleta ou da válvula de borboleta de expansão, e o ar substituído é liberado através da válvula de escape,que facilita a alimentação e elimina a pressão inversa que impede o fluxo de materiaisQuando o reservatório de transmissão estiver cheio (até 90% do volume do reservatório indicado pelo medidor de nível), a válvula de alimentação e a válvula de escape são fechadas e seladas simultaneamente.O ar comprimido é adicionado à parte superior do reservatório de transmissão através da válvula de entradaQuando a pressão no reservatório atingir o valor definido, a válvula de descarga inferior será aberta automaticamente.e então todo o tubo de transporte será pressurizado O material é transportado na forma de êmbolo até que o material seja esvaziadoQuando a pressão no reservatório de transmissão cai para zero, a alimentação pneumática é fechada e uma pequena quantidade de gás residual é descarregada do reservatório de transmissão e da tubulação de transmissão.
Características do produto
1. Alta pressão de transporte, até 0,5 MPa, realizando transporte de pó de longa distância (100-300 m)
2Baixa taxa de fluxo, elevado rácio de gás sólido e baixo consumo de gás
3O material tem uma elevada adaptabilidade e versatilidade, e tem pouco impacto na qualidade do material no processo, que pode atender ao transporte de materiais abrasivos frágeis e fortes.
4Um ponto para a alimentação multi-ponto pode ser realizado
Parâmetro do produto
| Modelo | DPCS-1.5 |
| Corpo Diâmetro interno ((mm) | 1200 |
| Volume total ((M3) | 1.5 |
| Material do corpo | Q235-B |
| Temperatura de operação ((oC) | < 120 |
| Pressão de projecto máxima ((Mpa) | 0.78 |
| Pressão de funcionamento ((Mpa) | 0.2-0.5 ((Com base na distância de transporte) |
| Distância máxima de transporte ((m) | < 1000 |
| Diâmetro de transporte da saída | DN100 |
| Consumo de ar ((m3/min) | 5 a 10 |

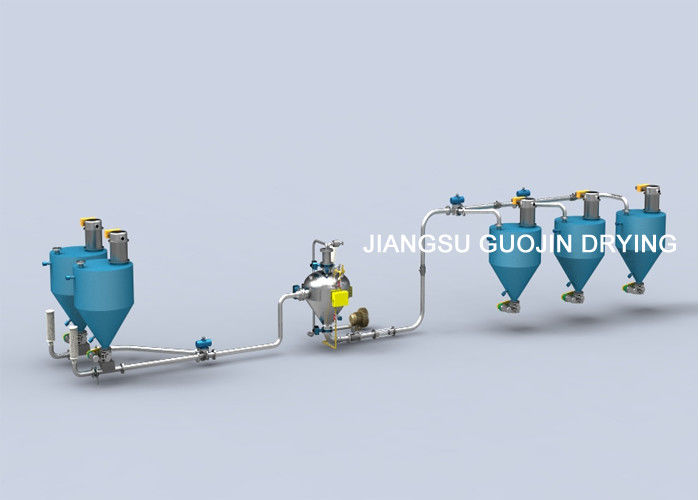

Composição da estrutura

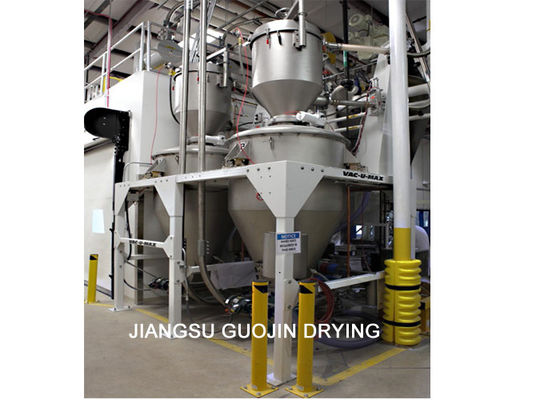

Imagem do produto
