Sistema de transferência pneumático da fase densa para o material de maioria
Detalhes do produto:
Lugar de origem: | China |
Marca: | Guojin |
Certificação: | ISO |
Número do modelo: | DPCS-1.5 |
Condições de Pagamento e Envio:
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | Negociável |
Detalhes da embalagem: | Caixa padrão da exportação |
Tempo de entrega: | 20-30days |
Termos de pagamento: | L/C, T/T |
Habilidade da fonte: | 30 grupos pelo mês |
Informação detalhada |
|||
Product Name: | Bulk Material Dense-Phase Pneumatic Conveying Machinery Transfer System | Model: | DPCS-1.5 |
---|---|---|---|
Body Inner diameter volume: | 1200MM | Total volume: | 1.5m3 |
Operation Temperature: | <120degree | Max. design pressure: | 0.78Mpa |
Operation pressure: | Basis on the conveying distance | Max. conveying distance: | <1000M |
Outlet conveying diameter: | DN100 | Air consumption: | 5-10m3/min |
Destacar: | Sistema de transferência pneumático material da maioria,sistema de transferência pneumático do volume 1.5m3,Fase densa de Q235B que transporta o sistema |
Descrição de produto
Sistema de transferência de máquinas de transporte pneumático de fase densa de material a granel
Sistema de transporte pneumático de fase densaAplica-se especialmente a uma variedade de transporte fechado de poeira a longas distâncias; o equivalente da distância de transporte adaptativa é de 50 a 500 metros, materiais de transporte: cinzas volantes, pó de cal, cimento,pó de alumínioO equipamento é simples, com pequena área de ocupação, pode fazer pleno uso do espaço, e as tubulações podem ser flexível layout,para que a configuração do equipamento da planta seja mais racionalConfiguração do sistema está completa, PLC conjunto controle de todo o sistema, operação totalmente automatizada, fácil manutenção.
Princípio de funcionamento
No processo de alimentação, o material é introduzido no reservatório de envio através da válvula de dupla borboleta ou da válvula de borboleta de expansão, e o ar substituído é liberado através da válvula de escape,que facilita a alimentação e elimina a pressão inversa que impede o fluxo de materiaisQuando o reservatório de transmissão estiver cheio (até 90% do volume do reservatório indicado pelo medidor de nível), a válvula de alimentação e a válvula de escape são fechadas e seladas simultaneamente.O ar comprimido é adicionado à parte superior do reservatório de transmissão através da válvula de entradaQuando a pressão no reservatório atingir o valor definido, a válvula de descarga inferior será aberta automaticamente.e então todo o tubo de transporte será pressurizado O material é transportado na forma de êmbolo até que o material seja esvaziadoQuando a pressão no reservatório de transmissão cai para zero, a alimentação pneumática é fechada e uma pequena quantidade de gás residual é descarregada do reservatório de transmissão e da tubulação de transmissão.
Características do produto
1) É adequado para o transporte disperso de um local para vários lugares, ou seja, o ponto de alimentação é um e o ponto de descarga pode ser um ou mais.
2) Em comparação com o tipo de sucção, a concentração e a distância de transporte podem ser muito aumentadas.
3) Sob a condição de pressão positiva, o material é facilmente removido da porta de descarga, de modo que a estrutura do separador e do precipitador é simples,e geralmente não há necessidade de bloquear o ar.
4) Bloqueador ou compressor de ar na primeira extremidade do sistema, exigindo um baixo nível de purificação do ar.
5) Sob a pressão positiva, o material não é fácil de entrar no tubo de transporte, por isso a estrutura do dispositivo de alimentação é mais complicada.
6) O material corre no tubo fechado, não produz poeira e o ambiente é limpo e ordenado.
7) Baixo consumo de energia e baixo ruído.
8) O traçado do gasoduto é flexível e abrange uma pequena área.
9) Pode ser transmitido a longas distâncias, até mais de 500 metros.
Parâmetro do produto
Modelo | DPCS-1.5 |
Corpo Diâmetro interno ((mm) | 1200 |
Volume total ((M3) | 1.5 |
Material do corpo | Q235-B |
Temperatura de operação ((oC) | < 120 |
Pressão de projecto máxima ((Mpa) | 0.78 |
Pressão de funcionamento ((Mpa) | 0.2-0.5 ((Com base na distância de transporte) |
Distância máxima de transporte ((m) | < 1000 |
Diâmetro de transporte da saída | DN100 |
Consumo de ar ((m3/min) | 5 a 10 |
Composição da estrutura

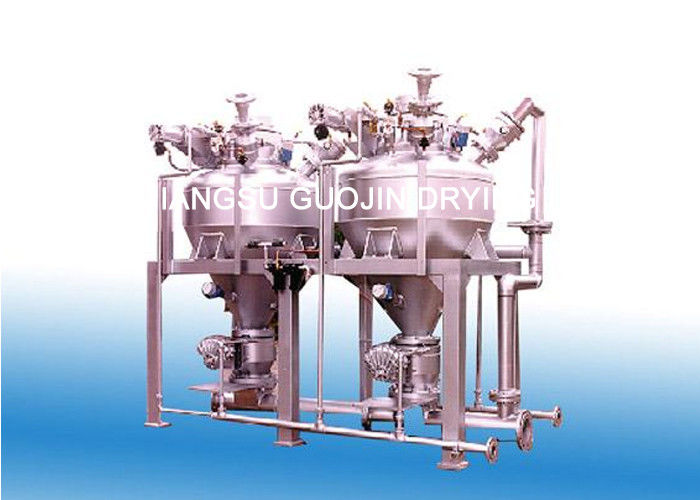

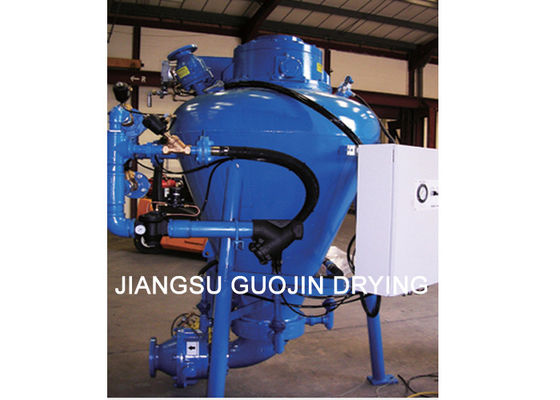

Imagem do produto
