secador giratório do vácuo da pá da grade da lama 1200L
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Guojin |
| Certificação: | ISO |
| Número do modelo: | HVRD-2000 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | caixa padrão da exportação |
| Tempo de entrega: | 20-30DAYS |
| Habilidade da fonte: | 10 grupos pelo mês |
|
Informação detalhada |
|||
| Item Name: | 500L-15000L Rotary Harrow Paddle Vacuum Dryer For Sludge | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-2000 | Working volume: | 1200 L |
| Cylinder size: | 1000x2600 mm | Stirring revolution: | 8-10 rpm |
| Power: | 7.5 kw | Jacket design pressure: | <0.3 Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 7.5+2.2 M2 |
| Heating source: | Steam & electricity & Gas Oil | ||
| Destacar: | Secador giratório do vácuo da pá da grade,secador giratório do vácuo 1200L,secador giratório da pá do vácuo 1200l |
||
Descrição de produto
500L-15000L rotativo Harrow Paddle aspirador de secagem para lama
A secadora de raspadores a vácuo é um novo tipo de secadora, concebida com a combinação do princípio de secagem térmica da lâmina de remo, com uma maior eficiência de secagem, para uma variedade de matérias-primas.
A lâmina de remo e o parafuso, equipados internamente, com mistura contínua, axial e radial das matérias-primas, tornam os materiais a secar mais uniformes.Quando as matérias-primas foram viradas por lâminas de misturaOs aceleradores aceleram o contacto dos materiais com a superfície de aquecimento do secador, aumentando assim a taxa de transferência de calor e favorecendo a evaporação da humidade.
Estrutura do produto
2.1 O cilindro de carregamento de matérias-primas deve estar equipado com uma camada de aquecimento e uma camada de isolamento térmico deve estar equipada fora da camada de aquecimento, o que impedirá a transferência de calor,e também reduzir a perda de calorO buraco de descarga está equipado com a parte inferior do cilindro, na parte superior do cilindro com dois buracos de alimentação e uma saída de escape de ar.As matérias-primas devem ser alimentadas igualmente a partir dos dois furos de alimentação.A capacidade de alimentação ideal é de cerca de 60%-80% do volume da garrafa, a capacidade máxima de alimentação não deve exceder 80%, caso contrário afectará a descarga suave da evaporação do gás.Quando a matéria-prima pegajosa está a alimentarA capacidade de alimentação deve ser reduzida, para evitar a sobrecarga do motor de accionamento, danos ao equipamento.
2.2 O eixo oco é colocado no interior do centro do cilindro, em meio de aquecimento será colocado no eixo (como óleo de condução quente ou água quente).
2.3 No eixo oco distribuído com pás de remos num certo ângulo, as pás de remos são igualmente ocas no interior do aquecimento transferido,A entrada e a saída de condução de óleo quente estão equipadas no interior das lâminas,para assegurar a eficiência da transferência de calor durante a secagem
2.4 vedações: as vedações de embalagem estão equipadas no eixo e no cilindro.
2.5 Transmissão:Exceto nos modelos especiais, normalmente aplicamos o estilo de transmissão de cadeia ou engrenagem.com rolamentos cônicos e rolamentos de esferas de sulco profundo combinados, para satisfazer os requisitos de força radial e axial.
Características da estrutura do produto
1. Estando instalado misturador na máquina, faz com que a matéria-prima formar o estado de círculo contínuo dentro do corpo, de modo a uniformidade de aquecimento da matéria-prima é aumentada muito.
2Sendo instalado o agitado na máquina, a lama e o material de forma de pasta podem ser secos facilmente.
3. Desenho especial para a descarga do porto, fazer melhor vedação e menos acúmulo de material, descarga é fácil.
4Existem dois modelos de vedação, vedação mecânica e vedação de embalagem.
5As técnicas especiais do eixo e do rasteador permitem uma elevada resistência e concentricidade.
6O meio no eixo e o equipamento de adição de vibração serão equipados de acordo com as necessidades.
7Utilize uma forma de filtro diferente de acordo com o material.
Aplicação do produto
Os aparelhos de secagem por vácuo são concebidos para a secagem de matéria-prima, pastas, em pó, materiais sensíveis ao calor que necessitam de secagem a baixa temperatura, materiais facilmente oxidados,bem como materiais explosivosEste equipamento de secagem a vácuo é utilizado nas indústrias farmacêutica, alimentar, alimentar, química e outras.
Princípio de funcionamento do produto
A estrutura principal da secadora de remos é constituída por um cilindro redondo e por um eixo oco rotativo instalado no centro do cilindro.o aquecimento é transferido através de uma camada no cilindro e na superfície das lâminas ocas,e a humidade evaporou.Durante o aquecimento,as lâminas também misturarão os materiais,para atualizar a área de aquecimento.É um secador de transferência de calor contínuo.
Parâmetros técnicos
| Ponto | Tipo | ||||||||
| Nome (unidade) | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| Volume de trabalho ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Tamanho no cilindro ((mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| Revolução de agitação (rpm) | 10 a 15 | 10 | 8 a 10 | 5 | 5 | 5 | |||
| Potência ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Pressão de projeto da jaqueta ((Mpa) | < 0.3 | ||||||||
| Pressão no cilindro ((Mpa) | - 0,09~-0.096 | ||||||||
| Área de transferência de calor ((m2) | 2.4+1 | 3.2+1.2 | 4.5+1.5 | 5.6+1.8 | 7.5+2.2 | 9 + 2.5 | Quatorze mais três.5 | 21.6 + 5.5 | 24.3 + 5.5 |
Diagrama de fluxo do produto

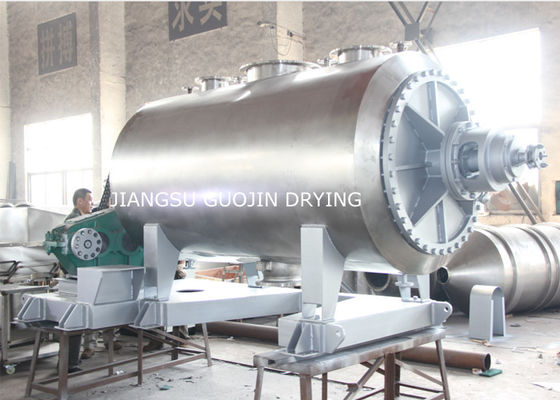

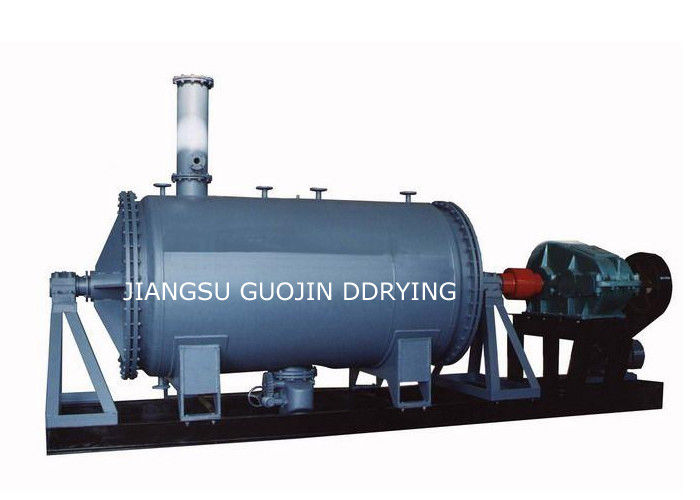

Exposição de produtos
de energia elétrica, de vapor, de gás natural ou de outro tipo
