Secador 10rpm do ancinho do vácuo do aquecimento de vapor 7.5KW para o pigmento
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Guojin |
| Certificação: | ISO |
| Número do modelo: | HVRD-2000 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | caixa padrão da exportação |
| Tempo de entrega: | 20-30DAYS |
| Habilidade da fonte: | 10 grupos pelo mês |
|
Informação detalhada |
|||
| Item Name: | Steam Heating Chemical Vacuum Rake Dryer For Dyes And Pigment | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-2000 | Working volume: | 1200L |
| Cylinder size: | 1000x2600mm | Stirring revolution: | 8-10rpm |
| Power: | 7.5kw | Jacket design pressure: | <0.3Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 7.5+2.2M2 |
| Heating source: | Steam | ||
| Destacar: | Secador do ancinho do vácuo 7.5KW,Secador 10rpm do ancinho do vácuo,equipamento de secagem 10rpm do vácuo |
||
Descrição de produto
Aquecedor químico a vapor, secador a vácuo para corantes e pigmentos
O equipamento de secagem por vácuo é um novo tipo de equipamento de secagem por vácuo horizontal de alta eficiência.A jaqueta transfere o calor para a parede interna da concha através de condução ou radiaçãoOs materiais secos são adicionados ao secador através de uma abertura no meio da concha da máquina.A superfície em contato com a parede interna da casca é constantemente atualizada, o que resulta numa elevada taxa de secagem e em produtos acabados uniformes.
Estrutura do produto
2.1 O cilindro de carregamento de matérias-primas deve estar equipado com uma camada de aquecimento e uma camada de isolamento térmico deve estar equipada fora da camada de aquecimento, o que impedirá a transferência de calor,e também reduzir a perda de calorO buraco de descarga está equipado com a parte inferior do cilindro, na parte superior do cilindro com dois buracos de alimentação e uma saída de escape de ar.As matérias-primas devem ser alimentadas igualmente a partir dos dois furos de alimentação.A capacidade de alimentação ideal é de cerca de 60%-80% do volume da garrafa, a capacidade máxima de alimentação não deve exceder 80%, caso contrário afectará a descarga suave da evaporação do gás.Quando a matéria-prima pegajosa está a alimentarA capacidade de alimentação deve ser reduzida, para evitar a sobrecarga do motor de accionamento, danos ao equipamento.
2.2 O eixo oco é colocado no interior do centro do cilindro, em meio de aquecimento será colocado no eixo (como óleo de condução quente ou água quente).
2.3 No eixo oco distribuído com pás de remos num certo ângulo, as pás de remos são igualmente ocas no interior do aquecimento transferido,A entrada e a saída de condução de óleo quente estão equipadas no interior das lâminas,para assegurar a eficiência da transferência de calor durante a secagem
2.4 vedações: as vedações de embalagem estão equipadas no eixo e no cilindro.
2.5 Transmissão:Exceto nos modelos especiais, normalmente aplicamos o estilo de transmissão de cadeia ou engrenagem.com rolamentos cônicos e rolamentos de esferas de sulco profundo combinados, para satisfazer os requisitos de força radial e axial.
Características da estrutura do produto
1. Estando instalado misturador na máquina, faz com que a matéria-prima formar o estado de círculo contínuo dentro do corpo, de modo a uniformidade de aquecimento da matéria-prima é aumentada muito.
2Sendo instalado o agitado na máquina, a lama e o material de forma de pasta podem ser secos facilmente.
3. Desenho especial para a descarga do porto, fazer melhor vedação e menos acúmulo de material, descarga é fácil.
4Existem dois modelos de vedação, vedação mecânica e vedação de embalagem.
5As técnicas especiais do eixo e do rasteador permitem uma elevada resistência e concentricidade.
6O meio no eixo e o equipamento de adição de vibração serão equipados de acordo com as necessidades.
7Utilize uma forma de filtro diferente de acordo com o material.
Aplicação do produto
Os aparelhos de secagem por vácuo são concebidos para a secagem de matéria-prima, pastas, em pó, materiais sensíveis ao calor que necessitam de secagem a baixa temperatura, materiais facilmente oxidados,bem como materiais explosivosEste equipamento de secagem a vácuo é utilizado nas indústrias farmacêutica, alimentar, alimentar, química e outras.
Princípio de funcionamento do produto
HVRD Vacuum Harrow Dryer é um novo tipo de equipamento de secagem de vácuo intermitente, material molhado por evaporação de condução, com agitador raspador irá remover o material na superfície quente,e mover no recipiente para formar um fluxo de circulação de evaporação de água por bomba de vácuo.
Parâmetros técnicos
| Ponto | Tipo | ||||||||
| Nome (unidade) | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| Volume de trabalho ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Tamanho no cilindro ((mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| Revolução de agitação (rpm) | 10 a 15 | 10 | 8 a 10 | 5 | 5 | 5 | |||
| Potência ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Pressão de projeto da jaqueta ((Mpa) | < 0.3 | ||||||||
| Pressão no cilindro ((Mpa) | - 0,09~-0.096 | ||||||||
| Área de transferência de calor ((m2) | 2.4+1 | 3.2+1.2 | 4.5+1.5 | 5.6+1.8 | 7.5+2.2 | 9 + 2.5 | Quatorze mais três.5 | 21.6 + 5.5 | 24.3 + 5.5 |
Diagrama de fluxo do produto

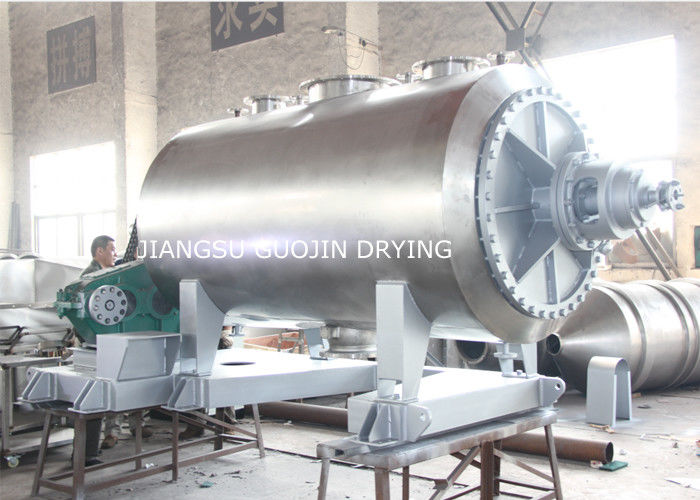

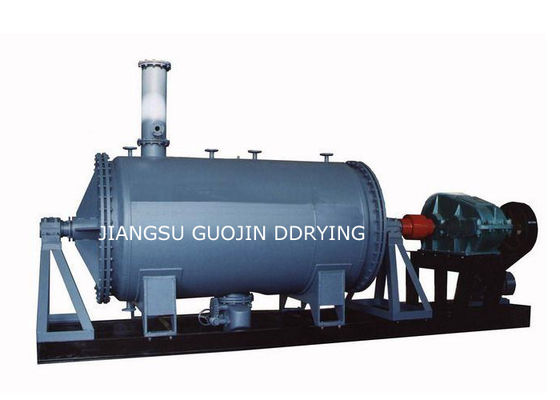

Exposição de produtos
