secador giratório 5.5KW da pá do vácuo do ancinho 10rpm para materiais líquidos do formulário

secador giratório 5.5KW da pá do vácuo do ancinho 10rpm para materiais líquidos do formulário

Detalhes do produto:

Lugar de origem: China
Marca: Guojin
Certificação: ISO
Número do modelo: HVRD-1000

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1 grupo
Preço: Negociável
Detalhes da embalagem: caixa padrão da exportação
Tempo de entrega: 20-30DAYS
Habilidade da fonte: 10 grupos pelo mês
Melhor preço Contato

Informação detalhada

Item Name: Rotary Rake Harrow Vacuum Paddle Dryer Suitable For Liquid Form Materials Application: Medicine Processing, Chemicals Processing, Plastics Processing
Model type: HVRD-1000 Working volume: 600L
Cylinder size: 800x2000mm Stirring revolution: 10rpm
Power: 5.5kw Jacket design pressure: <0.3Mpa
Cylinder pressure: -0.09~0.096 Heat transfer area: 4.5+1.5M2
Heating source: Electrical, Steam, natural gas or other
Destacar:

Secador 5.5KW da pá do vácuo

,

secador da pá do vácuo 10rpm

,

Secador giratório 5.5KW do ancinho

Descrição de produto

Secador a vácuo de remoção de rodagem com remoção a vácuo adequado para materiais de forma líquida

A secadora de raspadores a vácuo é um novo tipo de secadora, concebida com a combinação do princípio de secagem térmica da lâmina de remo, com uma maior eficiência de secagem, para uma variedade de matérias-primas.
A lâmina de remo e o parafuso, equipados internamente, com mistura contínua, axial e radial das matérias-primas, tornam os materiais a secar mais uniformes.Quando as matérias-primas foram viradas por lâminas de mistura, aceleram o contacto dos materiais com a superfície de aquecimento do secador, aumentando assim a taxa de transferência de calor e favorecendo a evaporação da humidade.



Estrutura do produto

2.1 O cilindro de carregamento de matérias-primas deve estar equipado com uma camada de aquecimento e uma camada de isolamento térmico deve estar equipada fora da camada de aquecimento, o que impedirá a transferência de calor,e também reduzir a perda de calorO buraco de descarga está equipado com a parte inferior do cilindro, na parte superior do cilindro com dois buracos de alimentação e uma saída de escape de ar.As matérias-primas devem ser alimentadas igualmente a partir dos dois furos de alimentação.A capacidade de alimentação ideal é de cerca de 60%-80% do volume da garrafa, a capacidade máxima de alimentação não deve exceder 80%, caso contrário afectará a descarga suave da evaporação do gás.Quando a matéria-prima pegajosa está a alimentarA capacidade de alimentação deve ser reduzida, para evitar a sobrecarga do motor de accionamento, danos ao equipamento.
2.2 O eixo oco é colocado no interior do centro do cilindro, em meio de aquecimento será colocado no eixo (como óleo de condução quente ou água quente).
2.3 No eixo oco distribuído com pás de remos num certo ângulo, as pás de remos são igualmente ocas no interior do aquecimento transferido,A entrada e a saída de condução de óleo quente estão equipadas no interior das lâminas,para assegurar a eficiência da transferência de calor durante a secagem
2.4 vedações: as vedações de embalagem estão equipadas no eixo e no cilindro.
2.5 Transmissão:Exceto nos modelos especiais, normalmente aplicamos o estilo de transmissão de cadeia ou engrenagem.com rolamentos cônicos e rolamentos de esferas de sulco profundo combinados, para satisfazer os requisitos de força radial e axial.





Características da estrutura do produto

O secador é simples de operar, controle fácil do material, reduzindo muito a intensidade de trabalho dos trabalhadores, também reduz a poluição do material no processo de secagem ao mesmo tempo.

1. Redutor: o redutor instalado no lado direito da máquina. O motor era accionado pela poleia e pela correia em V para a unidade de engrenagem, a rotação do fuso para os dentes de raspador,e finalmente o cilindro girado e obter velocidade de 6 ~ 10 r / min.

2O motor foi montado no lado direito da placa de atividade, pode ser ajustado para cima e para baixo, de modo que a correia em V se encaixe bem.

3Dispositivo de controlo elétrico (norma da UE): Todos os comandos elétricos, botões, luzes estão instalados na caixa de controlo, a operação pode ser controlada com base nas instruções de texto do painel.A direção de rotação positiva e reversa do eixo de agitação pode ser ajustada de acordo com as características do materialEm geral, pode ser controlado em cerca de 5 minutos (ou seja, após parar durante 5 minutos, depois de voltar para trás durante 5 minutos).

4- tubo de vácuo: utilizado para extrair o solvente (ou água) da evaporação do cilindro.

5Estrutura selada: os eixos das duas extremidades são selados com PTFE, selados em vácuo para obter um bom efeito de vedação.

6.O eixo de mistura com tubo de parede espessa de aço inoxidável, braço de raspador, dentes de raspador são feitos de chapa de aço inoxidável sem costura de aço inoxidável.





Aplicação do produto

1. Secagem de matérias de baixo teor na indústria farmacêutica, alimentar e química, etc.

2Adequado para a forma líquida espessa, pasta, materiais em pó.

3Materiais sensores de temperatura que necessitam de secagem a baixa temperatura.

4Substância explosiva, altamente estimulante, extremamente venenosa, material que se oxida facilmente.

5Exigir a recuperação dos materiais do solvente orgânico.





Princípio de funcionamento do produto

HVRD Vacuum Harrow Dryer é um novo tipo de equipamento de secagem de vácuo intermitente, material molhado por evaporação de condução, com agitador raspador irá remover o material na superfície quente,e mover no recipiente para formar um fluxo de circulação de evaporação de água por bomba de vácuo.





Parâmetros técnicos

Ponto Tipo
Nome (unidade) HVRD-500 HVRD-750 HVRD-1000 HVRD-1500 HVRD-2000 HVRD-3000 HVRD-5000 HVRD-8000 HVRD-10000
Volume de trabalho ((L) 300 450 600 900 1200 1800 3000 4800 6000
Tamanho no cilindro ((mm) Ø600x1500 Ø800x1500 Ø800x2000 Ø1000x2000 Ø1000x2600 Ø1200x2600 Ø1400x3400 Ø1600x4500 Ø1800x4500
Revolução de agitação (rpm) 10 a 15 10 8 a 10 5 5 5
Potência ((kw) 3 4 5.5 5.5 7.5 11 15 22 30
Pressão de projeto da jaqueta ((Mpa) < 0.3
Pressão no cilindro ((Mpa) - 0,09~-0.096
Área de transferência de calor ((m2) 2.4+1 3.2+1.2 4.5+1.5 5.6+1.8 7.5+2.2 9 + 2.5 Quatorze mais três.5 21.6 + 5.5 24.3 + 5.5





Diagrama de fluxo do produto

secador giratório 5.5KW da pá do vácuo do ancinho 10rpm para materiais líquidos do formulário 0

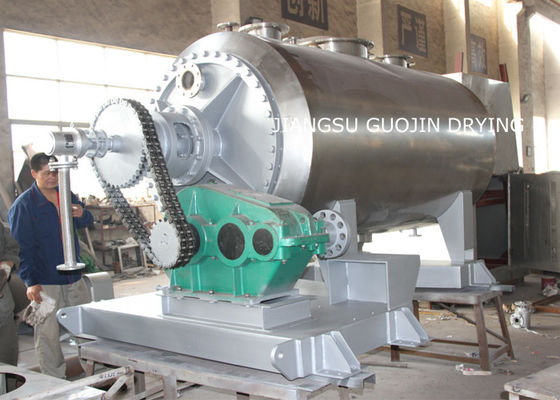

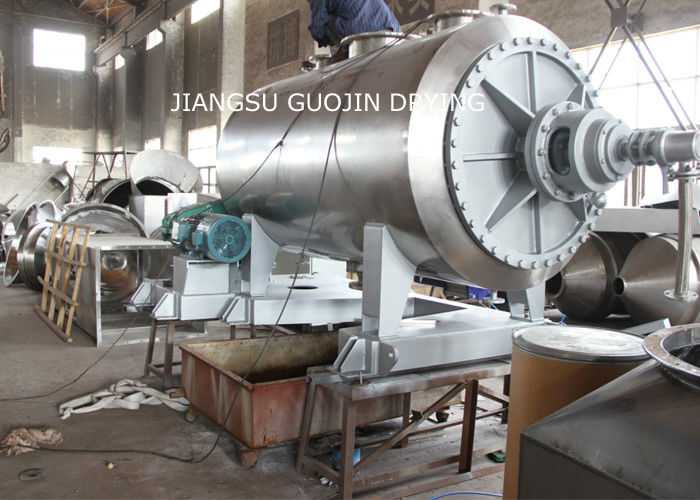

Exposição de produtos

secador giratório 5.5KW da pá do vácuo do ancinho 10rpm para materiais líquidos do formulário 1



Contacte-me.
secador giratório 5.5KW da pá do vácuo do ancinho 10rpm para materiais líquidos do formulário 2


de energia elétrica, de vapor, de gás natural ou de outro tipo
