O carbono ativado ativou o secador contínuo 49.3M2 do disco do carvão vegetal
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Guojin |
| Certificação: | ISO |
| Número do modelo: | CPD-2200/16 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | caixa padrão da exportação |
| Tempo de entrega: | 20-30DAYS |
| Habilidade da fonte: | 10 grupos pelo mês |
|
Informação detalhada |
|||
| Item Name: | Continuous Disc Plate Dryer For Activated Carbon/Activated Charcoal | Model Type: | CPD-2200/16 |
|---|---|---|---|
| Layers: | 16 | Application: | Chemical processing |
| Big disc diameter: | 2200mm | Small disc diameter: | 2000mm |
| Dryer diamter: | 2820mm | Height: | 5881mm |
| Drying area: | 49.3M2 | Power: | 5.5 |
| Material: | Stainless Steel, Carbon Steel | Heating source: | Electricity,Steam,Gas |
| Destacar: | Secador do disco do carvão vegetal ativado,Secador do disco do carbono ativado,secador da placa 49.3M2 |
||
Descrição de produto
Secador de placas de disco contínuo para carvão ativado/carvão activado
Com base no secador de agitação intermitente, um secador de placas de disco é um tipo de disco portador circular de aquecimento oco fixo de várias camadas desenvolvido por melhoria contínua,que é desenvolvido por melhoria contínuaO processo de secagem consiste em passar o transportador de calor em cada camada de disco oco.e a parte húmida do material de rolagem é evaporada sob a temperatura de funcionamento, sob a ação da rotação do raspador e do raspador, e o vapor é descarregado com o gás de escape do equipamento, de modo que os produtos acabados secos qualificados são obtidos continuamente no fundo do equipamento.
- Não.
Princípio de funcionamento do secador de placas de disco contínuo CPD
O material úmido é alimentado continuamente na primeira camada de secagem no topo do secador.Ele será virado e agitado por raspadores quando o braço raspador gira e cair para baixo para a borda externa da grande placa de secagem ao longo da linha helicoidal exponencialO material será deslocado da pequena placa de secagem para a sua borda exterior e cairá para a borda exterior da grande placa de secagem por baixo.Tanto as pequenas e grandes placas de secagem são dispostos alternadamente para que os materiais podem passar através do secador continuamenteO meio de aquecimento pode ser vapor saturado, água quente ou óleo térmico.Os materiais secos cairão da última camada da placa de secagem para o fundo do secador e, em seguida, movido por rastros para a saída de descargaPara o secador de placas de tipo vácuo, a humidade será aspirada pela bomba de vácuo na tampa superior.Os materiais secos serão descarregados da camada inferiorA capacidade de secagem pode ser melhorada se o secador estiver equipado com dispositivos suplementares, tais como aquecedor com nadadeiras, condensador para extração de solventes, depurador de sacos de poeira, mecanismo de retorno e mistura, ventilador de calado,etc..
Características do secador de disco contínuo CPD
(1) fácil controlo, ampla aplicação
1. Regular a espessura dos materiais, a velocidade de rotação do eixo principal, o número de braços do harrow, o estilo e os tamanhos dos harrows para obter o melhor processo de secagem.
2Cada camada da placa de secagem pode ser alimentada com meios quentes ou frios individualmente para aquecer ou resfriar materiais e fazer o controle de temperatura preciso e fácil.
3O tempo de permanência dos materiais pode ser ajustado com precisão.
4- Direcção de fluxo único dos materiais sem regressão de fluxo e mistura, secagem uniforme e qualidade estável, sem necessidade de re-mistura.
(2) Operação fácil e simples
1Começar a secar é muito simples.
2Após a interrupção da alimentação dos materiais, podem ser facilmente descarregados do secador por harrows.
3A limpeza cuidadosa e a observação podem ser realizadas dentro do equipamento através de uma janela de visão em grande escala.
(3) Baixo consumo energético
1. camada fina de materiais, baixa velocidade do eixo principal, pouca potência e energia necessárias para o sistema de transporte de materiais.
2. Seco por condução de calor, por isso tem alta eficiência de aquecimento e baixo consumo de energia.
(4)Bem ambiente de funcionamento, o solvente pode ser recuperado e a descarga de pó satisfaz os requisitos dos gases de escape.
1Tipo de pressão normal: devido à baixa velocidade do fluxo de ar no interior do equipamento e à humidade elevada na parte superior e baixa na parte inferior, o pó não podia flutuar para o equipamento,por isso não há quase nenhum pó de poeira no gás de cauda descarregado a partir da porta de descarga úmida no topo.
2Tipo fechado: equipado com um dispositivo de recuperação de solvente que pode recuperar facilmente o solvente orgânico do gás transportador úmido.e nitrogénio podem ser utilizados como gás transportador húmido em circulação fechada para os sujeitos a queimaEspecialmente adequado para a secagem de materiais inflamáveis, explosivos e venenosos.
3Tipo de vácuo: se o secador de placas estiver a funcionar em vácuo, é particularmente adequado para secar materiais sensíveis ao calor.
(5) Fácil instalação e pequena área de ocupação.
1Como o secador está em conjunto para entrega, é bastante fácil de instalar e consertar no local apenas por elevação.
2Como as placas de secagem são dispostas por camadas e instaladas verticalmente, é necessária uma pequena área de ocupação, embora a área de secagem seja grande.
Parâmetros técnicos do secador de placas de disco contínuo CPD
1Caixa de secagem.
- Pressão de projecto: geralmente 0,4 MPa e a pressão máxima é de 1,6 MPa.
- Pressão de trabalho máxima: geralmente ≤ 0,4 MPa, sendo a pressão máxima 1,6 MPa.
- Fonte de calor: vapor, água quente ou óleo térmico: utilizar água quente como fonte de calor quando a temperatura das placas de secagem for de 100°C; utilizar vapor de água saturado ≤ 0.4Mpa ou gás vapor quando a temperatura das placas de secagem for de 100°C a 150°C■ utilizar óleo térmico quando a temperatura das placas de secagem é de 150°C a 320°C;
2Sistema de Transmissão de Material
- Viração do eixo principal: 1 a 10 rpm, electromagnetismo ou tempo do transdutor.
- Braço de raspador: 2 a 8 braços de raspador serão fixados no eixo principal em cada camada.
- As lâminas de raspador: as lâminas de raspador estão articuladas aos braços do raspador e flutuam com a superfície da chapa.
- Rolhas: Para o material que seja fácil de aglomerar ou que precise de ser moído, os rolhos devem ser colocados no local adequado para reforçar o processo de transferência de calor e secagem.
3Três tipos de secadores: pressão normal, selados e vácuos
- Pressão normal: o corpo do secador é cilíndrico ou octogonal e a estrutura pode ser integrada ou separada.
- Fechado: O corpo do secador é cilíndrico e pode suportar a pressão interna de 5 KPa. O sistema de condutas para a fonte de calor pode ser colocado dentro ou fora do secador.
- Vazio: o corpo do secador é cilíndrico e a pressão de projecto é de 0,1 MPa.
4- Aquecedor de ar.
O aquecedor de ar é geralmente utilizado para satisfazer requisitos de capacidade de evaporação maiores, a fim de aumentar a eficiência de secagem.
Parâmetros técnicos do secador de placas de disco contínuo CPD
| Tipo | Diâmetro ((mm) | Altura ((mm) | Área seca ((m2) | Potência ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

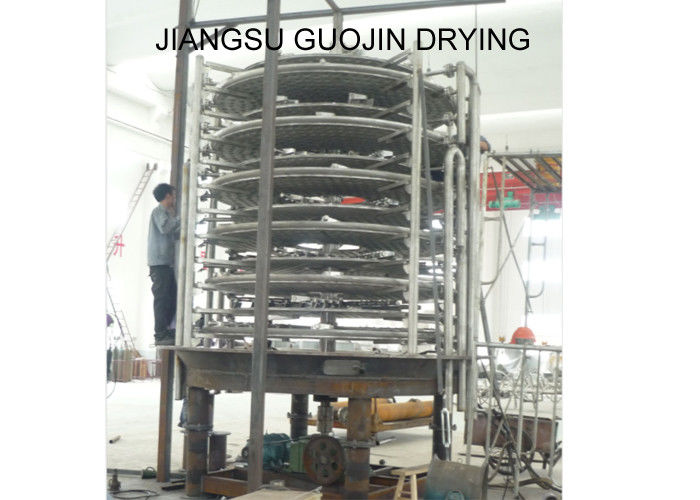

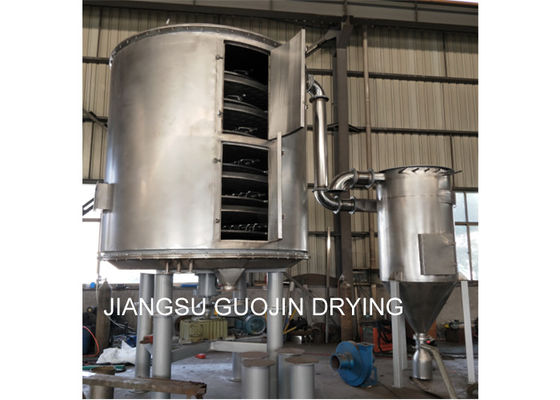

CPD Continuous Disc Plate Dryer Show
