16 secador 21.5M2 do disco da altura da camada 5427mm para a indústria química
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Guojin |
| Certificação: | ISO |
| Número do modelo: | CPD-1500/16 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | caixa padrão da exportação |
| Tempo de entrega: | 20-30DAYS |
| Habilidade da fonte: | 10 grupos pelo mês |
|
Informação detalhada |
|||
| Item Name: | 16 Layers Chemical Multilayer Disc Drying Machine | Model Type: | CPD-1500/16 |
|---|---|---|---|
| Layers: | 16 | Application: | Chemical Processing |
| Big disc diameter: | 1500mm | Small disc diameter: | 1300mm |
| Dryer diamter: | 2166mm | Height: | 5427mm |
| Drying area: | 21.5M2 | Power: | 3.0 |
| Material: | Stainless steel, carbon steel | Heating source: | Electricity, Steam |
| Destacar: | Secador 21.5M2 do disco,secador do disco da altura de 5427mm,máquina de secagem do ar 21.5M2 quente |
||
Descrição de produto
Máquina de secagem de discos de 16 camadas
Com base no secador de agitação intermitente, um secador de placas de disco é um tipo de disco portador circular de aquecimento oco fixo de várias camadas desenvolvido por melhoria contínua,que é desenvolvido por melhoria contínuaO processo de secagem consiste em passar o transportador de calor em cada camada de disco oco.e a parte húmida do material de rolagem é evaporada sob a temperatura de funcionamento, sob a ação da rotação do raspador e do raspador, e o vapor é descarregado com o gás de escape do equipamento, de modo que os produtos acabados secos qualificados são obtidos continuamente no fundo do equipamento.
Em comparação com os equipamentos de secagem tradicionais, tem as vantagens de alta eficiência térmica, baixo consumo de energia, secagem uniforme, boa qualidade do produto, pequena ocupação,menos equipamento auxiliar, menos poluição, produção contínua, operação conveniente e ampla gama de aplicações.que tem atraído cada vez mais atenção e pesquisa.
De acordo com o desempenho do produto, os requisitos de secagem e a capacidade de processamento, o secador de disco adota uma série de medidas, como ajustar a velocidade do fuso passo a passo,Ajuste manual da altura do alimentador de disco, controlando a distribuição de temperatura de cada camada do disco de aquecimento e o arrefecimento no final do período, etc.
- Não.
Princípio de funcionamento do secador de placas de disco contínuo CPD
O material úmido é alimentado continuamente a partir de um alimentador para a placa superior do secador.Os braços de transporte rotativos com arados transportam o material em um padrão em espiral através da superfície aquecida da placaO material é transportado para a borda exterior das placas de pequeno diâmetro, o material é transportado para a superfície de secagem, o material é transportado para a borda externa das placas de pequeno diâmetro, o material é transportado para a superfície de secagem, o material é transportado para a borda externa das placas de pequeno diâmetro, o material é transportado para a superfície de secagem, o material é transportado para a borda externa das placas de pequeno diâmetro, o material é transportado para a superfície de secagem, e o material é transportado para a borda externa das placas de pequeno diâmetro.onde ele cai sobre a borda sobre a placa grande diretamente abaixoNessa placa, o material é movido para o interior, em direcção à abertura central, através da qual o material cai sobre a próxima placa pequena.O material é transportado continuamente através do secadorO material seco cai da última placa para a superfície inferior da câmara de secagem, onde é transportado por arados para o canal de descarga.A humidade é evaporada do material durante o transporte através do secadorAo mesmo tempo, o ar quente, depois de filtrado e aquecido, é soprado para a câmara de secagem.A temperatura do ar quente é semelhante à temperatura das placas e sua função principal é transmitir a umidade do materialO gás úmido será expelido para o ar após ser filtrado.
Características do secador de disco contínuo CPD
(1) fácil controlo, ampla aplicação
1. Regular a espessura dos materiais, a velocidade de rotação do eixo principal, o número de braços do harrow, o estilo e os tamanhos dos harrows para obter o melhor processo de secagem.
2Cada camada da placa de secagem pode ser alimentada com meios quentes ou frios individualmente para aquecer ou resfriar materiais e fazer o controle de temperatura preciso e fácil.
3O tempo de permanência dos materiais pode ser ajustado com precisão.
4- Direcção de fluxo único dos materiais sem regressão de fluxo e mistura, secagem uniforme e qualidade estável, sem necessidade de re-mistura.
(2) Operação fácil e simples
1Começar a secar é muito simples.
2Após a interrupção da alimentação dos materiais, podem ser facilmente descarregados do secador por harrows.
3A limpeza cuidadosa e a observação podem ser realizadas dentro do equipamento através de uma janela de visão em grande escala.
(3) Baixo consumo energético
1. camada fina de materiais, baixa velocidade do eixo principal, pouca potência e energia necessárias para o sistema de transporte de materiais.
2. Seco por condução de calor, por isso tem alta eficiência de aquecimento e baixo consumo de energia.
(4)Bem ambiente de funcionamento, o solvente pode ser recuperado e a descarga de pó satisfaz os requisitos dos gases de escape.
1Tipo de pressão normal: devido à baixa velocidade do fluxo de ar no interior do equipamento e à humidade elevada na parte superior e baixa na parte inferior, o pó não podia flutuar para o equipamento,por isso não há quase nenhum pó de poeira no gás de cauda descarregado a partir da porta de descarga úmida no topo.
2Tipo fechado: equipado com um dispositivo de recuperação de solvente que pode recuperar facilmente o solvente orgânico do gás transportador úmido.e nitrogénio podem ser utilizados como gás transportador húmido em circulação fechada para os sujeitos a queimaEspecialmente adequado para a secagem de materiais inflamáveis, explosivos e venenosos.
3Tipo de vácuo: se o secador de placas estiver a funcionar em vácuo, é particularmente adequado para secar materiais sensíveis ao calor.
(5) Fácil instalação e pequena área de ocupação.
1Como o secador está em conjunto para entrega, é bastante fácil de instalar e consertar no local apenas por elevação.
2Como as placas de secagem são dispostas por camadas e instaladas verticalmente, é necessária uma pequena área de ocupação, embora a área de secagem seja grande.
Aplicação do secador de placas de disco contínuo CPD
Secagem, decomposição térmica, combustão, arrefecimento, reação e sublimação:
1Produtos químicos orgânicos
2. produtos químicos minerais
3Produtos farmacêuticos e alimentares
4Alimentos para animais e fertilizantes
Parâmetros técnicos do secador de placas de disco contínuo CPD
| Tipo | Diâmetro ((mm) | Altura ((mm) | Área seca ((m2) | Potência ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

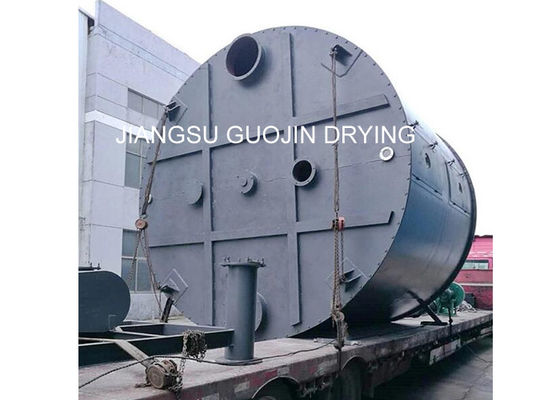

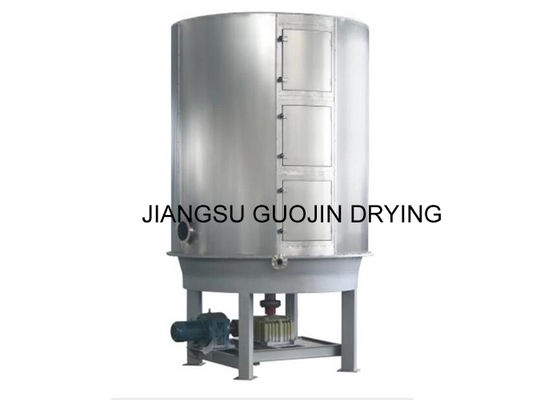

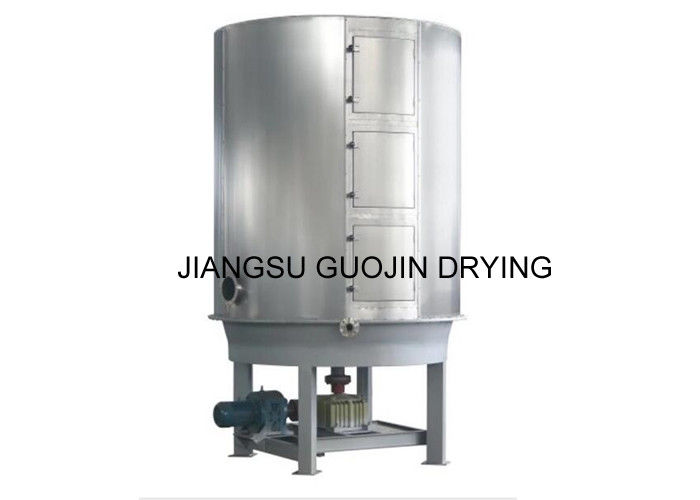

CPD Continuous Disc Plate Dryer Show
