Secador 8.2M2 do disco da camada 1200mm 1000mm da indústria farmacêutica 10
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Guojin |
| Certificação: | ISO |
| Número do modelo: | CPD-1200/10 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | caixa padrão da exportação |
| Tempo de entrega: | 20-30DAYS |
| Habilidade da fonte: | 10 grupos pelo mês |
|
Informação detalhada |
|||
| Item Name: | 10 Layers 1200mm Disc diameter Pharmaceutical Continuous Disc Plate Dryer | Model Type: | CPD-1200/10 |
|---|---|---|---|
| Layers: | 10 | Application: | Pharmaceutical Processing |
| Big disc diameter: | 1200mm | Small disc diameter: | 1000mm |
| Dryer diamter: | 1865mm | Height: | 4137mm |
| Drying area: | 8.2M2 | Power: | 1.5 |
| Material: | Stainless steel or carbon steel | Heating source: | Electricity or Steam |
| Destacar: | secador do disco de 1000mm,secador do disco de 1200mm,Secador 8.2M2 da placa |
||
Descrição de produto
10 camadas 1200 mm de diâmetro de disco Secador de placas de disco contínuo farmacêutico
A secadora de disco contínua da série CPD é um equipamento de condução e secagem contínua de alta eficiência.,baixo consumo de energia, pequena área ocupada, configuração simples, fácil operação e controlo, bem como bom ambiente de funcionamento, etc.Pode ser amplamente utilizado no processo de secagem nos campos da química, farmacêutica, agrícola, alimentar, de alimentos para animais e outras indústrias.
Existem três tipos principais: tipo de pressão normal, tipo fechado e tipo de vácuo; e quatro modelos principais: 1200, 1500, 2200, 2500 e 3000; e três tipos de graus de material, A (aço carbono),B (utilização de aço inoxidável para a área em contacto com o material), e C (utilize aço inoxidável para a área de contacto do material, tubos de vapor, eixo principal e suportes, e revestimentos para o corpo do cilindro e a tampa superior).A área de secagem do secador é de 4 a 180.Produzimos centenas de modelos com dispositivos auxiliares que estão disponíveis para atender às necessidades de todos os clientes- Não.
Princípio de funcionamento do secador de placas de disco contínuo CPD
O material úmido é alimentado continuamente a partir de um alimentador para a placa superior do secador.Os braços de transporte rotativos com arados transportam o material em um padrão em espiral através da superfície aquecida da placaO material é transportado para a borda exterior das placas de pequeno diâmetro, o material é transportado para a superfície de secagem, o material é transportado para a borda externa das placas de pequeno diâmetro, o material é transportado para a superfície de secagem, o material é transportado para a borda externa das placas de pequeno diâmetro, o material é transportado para a superfície de secagem, o material é transportado para a borda externa das placas de pequeno diâmetro, o material é transportado para a superfície de secagem, e o material é transportado para a borda externa das placas de pequeno diâmetro.onde ele cai sobre a borda sobre a placa grande diretamente abaixoNessa placa, o material é movido para o interior, em direcção à abertura central, através da qual o material cai sobre a próxima placa pequena.O material é transportado continuamente através do secadorO material seco cai da última placa para a superfície inferior da câmara de secagem, onde é transportado por arados para o canal de descarga.A humidade é evaporada do material durante o transporte através do secadorAo mesmo tempo, o ar quente, depois de filtrado e aquecido, é soprado para a câmara de secagem.A temperatura do ar quente é semelhante à temperatura das placas e sua função principal é transmitir a umidade do materialO gás úmido será expelido para o ar após ser filtrado.
Características do secador de disco contínuo CPD
(1) fácil controlo, ampla aplicação
1. Regular a espessura dos materiais, a velocidade de rotação do eixo principal, o número de braços do harrow, o estilo e os tamanhos dos harrows para obter o melhor processo de secagem.
2Cada camada da placa de secagem pode ser alimentada com meios quentes ou frios individualmente para aquecer ou resfriar materiais e fazer o controle de temperatura preciso e fácil.
3O tempo de permanência dos materiais pode ser ajustado com precisão.
4- Direcção de fluxo único dos materiais sem regressão de fluxo e mistura, secagem uniforme e qualidade estável, sem necessidade de re-mistura.
(2) Operação fácil e simples
1Começar a secar é muito simples.
2Após a interrupção da alimentação dos materiais, podem ser facilmente descarregados do secador por harrows.
3A limpeza cuidadosa e a observação podem ser realizadas dentro do equipamento através de uma janela de visão em grande escala.
(3) Baixo consumo energético
1. camada fina de materiais, baixa velocidade do eixo principal, pouca potência e energia necessárias para o sistema de transporte de materiais.
2. Seco por condução de calor, por isso tem alta eficiência de aquecimento e baixo consumo de energia.
(4)Bem ambiente de funcionamento, o solvente pode ser recuperado e a descarga de pó satisfaz os requisitos dos gases de escape.
1Tipo de pressão normal: devido à baixa velocidade do fluxo de ar no interior do equipamento e à humidade elevada na parte superior e baixa na parte inferior, o pó não podia flutuar para o equipamento,por isso não há quase nenhum pó de poeira no gás de cauda descarregado a partir da porta de descarga úmida no topo.
2Tipo fechado: equipado com um dispositivo de recuperação de solvente que pode recuperar facilmente o solvente orgânico do gás transportador úmido.e nitrogénio podem ser utilizados como gás transportador húmido em circulação fechada para os sujeitos a queimaEspecialmente adequado para a secagem de materiais inflamáveis, explosivos e venenosos.
3Tipo de vácuo: se o secador de placas estiver a funcionar em vácuo, é particularmente adequado para secar materiais sensíveis ao calor.
(5) Fácil instalação e pequena área de ocupação.
1Como o secador está em conjunto para entrega, é bastante fácil de instalar e consertar no local apenas por elevação.
2Como as placas de secagem são dispostas por camadas e instaladas verticalmente, é necessária uma pequena área de ocupação, embora a área de secagem seja grande.
As características da tecnologia do secador de placas de disco contínuo CPD
1- Placa de secagem.
(1) Pressão de desequilíbrio: em geral 0,4 MPa, max. pode atingir 1,6 MPa.
(2) Pressão de trabalho: em geral inferior a 0,4 MPa e máxima de 1,6 MPa.
(3) Meio de aquecimento: vapor, água quente, óleo. Quando a temperatura das placas de secagem é de 100°C, pode utilizar-se água quente; quando 100°C~150°C, será vapor de água saturado ≤ 0,4 MPa ou vapor-gás,e quando 150°C~320°C, será óleo; quando > 32 C, será aquecido por electricidade, óleo ou sal fundido.
2Sistema de transmissão de material
(1) Velocidade de rotação do eixo principal: 1~10 r/min, eletromagnetismo do transdutor.
(2) Braço de arremesso: Há de 2 a 8 braços que são fixados no eixo principal em cada camada.
(3) Lâmina de harrow: em torno da lâmina de harrow, flutuando junto com a superfície da placa para manter contato.
(4) Rolante: para os produtos de fácil aglomeração ou com requisitos de moagem, o processo de transferência de calor e de secagem pode ser
Reforçados por colocação de rolos no local apropriado.
3- Concha.
Há três tipos para opção: pressão normal, selado e vácuo
(1) Pressão normal:Cilindro ou cilindro de oito lados, existem estruturas inteiras e dimidiadas.também pode estar na casca externa.
(2) Selado: Concha cilíndrica, capaz de suportar a pressão interna de 5 kPa, os principais condutos de entrada e saída dos meios de aquecimento podem estar dentro ou fora da concha.
(3) Vazio: concha cilíndrica, capaz de suportar a pressão externa de 0,1 MPa. Os principais condutos de entrada e saída estão no interior da concha.
4- Aquecedor de ar.
Normal para a aplicação de uma grande capacidade de evaporação para aumentar a eficiência de secagem.
Aplicação do secador de placas de disco contínuo CPD
Secagem, decomposição térmica, combustão, arrefecimento, reação e sublimação:
1Produtos químicos orgânicos
2. produtos químicos minerais
3Produtos farmacêuticos e alimentares
4Alimentos para animais e fertilizantes
Parâmetros técnicos do secador de placas de disco contínuo CPD
| Tipo | Diâmetro ((mm) | Altura ((mm) | Área seca ((m2) | Potência ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

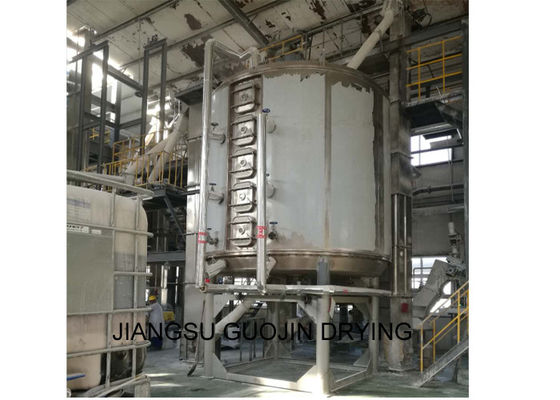

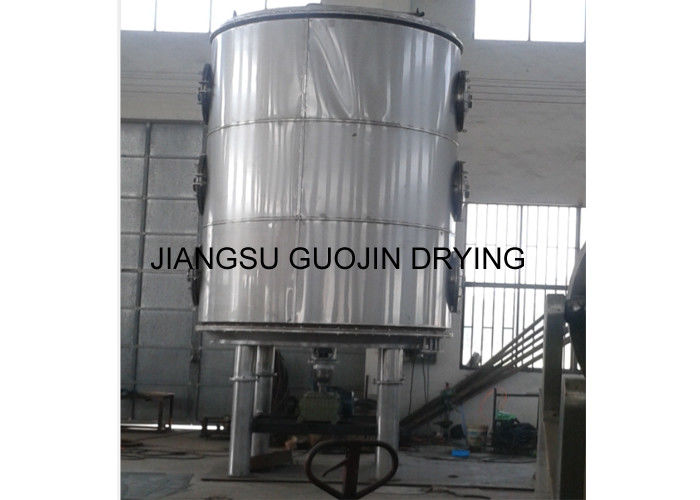

CPD Continuous Disc Plate Dryer Show
