Secador térmico da pá do aquecimento de óleo de 4KW 9M2 para o processamento químico

Secador térmico da pá do aquecimento de óleo de 4KW 9M2 para o processamento químico

Detalhes do produto:

Lugar de origem: CHINA
Marca: Guojin
Certificação: ISO
Número do modelo: CHPD

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1 grupo
Preço: Negociável
Detalhes da embalagem: caixa padrão da exportação
Tempo de entrega: 20-30DAYS
Habilidade da fonte: 10 grupos pelo mês
Melhor preço Contato

Informação detalhada

Item Name: Heat Transfer Area 9M2 Thermal Oil Heat Resource Industry Equipment Paddle Dryer Application: Chemical Processing, Industry processing
Model type: Hollow Paddle Dryer Heat transfer area: 9 M2
Effective volume: 0.32 M3 Material: Stainless steel or carbon steel
Heating source: Steam or Thermal oil Rotating speed: 5-20 RPM
Transmission power: 4KW
Destacar:

secador da pá 9M2

,

Secador da pá 4KW

,

Máquina de secagem do vácuo 4KW

Descrição de produto

Área de transferência de calor 9M2 Óleo térmico Indústria de equipamentos de recursos térmicos Secador de remos

A secadora contínua (CHPD Continuous Hollow Paddle dryer) é uma secadora que permite que os materiais (orgânicos,Particulas inorgânicas ou material em pó) para entrar em contacto direto com uma peça de aquecimento de cunha oca giratória para transferência de calorNão requer ar como meio de aquecimento, o ar utilizado é apenas um transportador para retirar o vapor.





Princípio de funcionamento do produto

A série CHPD Paddle Dryer é um tipo de secador de mistura horizontal baseado em condução térmica, a estrutura principal é uma concha em forma de W com um par dentro de um eixo oco rotativo de baixa velocidade,o eixo está soldando um número de lâmina de mistura ocaO aquecimento da camisa e do agitador oculto é feito através de um meio de aquecimento, e as duas superfícies de aquecimento secam os materiais ao mesmo tempo.A máquina tem uma taxa de transferência de calor mais elevada do que a secadora de condução geral.O tipo baxial ou multi-eixo pode ser concebido de acordo com as necessidades reais.
O ar quente é geralmente alimentado a partir do meio do secador e descarregado do outro lado através da superfície da camada de material no estado agitado.ou óleo de transferência de calor de alta temperatura.





Características do produto

1O secador é muito compacto e é necessária uma pequena área de instalação.
2A eficiência térmica é superior a 80%.
3A temperatura de secagem pode ser controlada separadamente para se adequar a diferentes fases de secagem.
4O secador de remos tem uma grande flexibilidade para uma ampla gama de humidade.O tempo de residência de material úmido dentro das câmaras de secagem ajustável de minutos a horas alterando a velocidade de rotação dos eixos e adicionando a placa de transbordamento.



Vantagem técnica

1) Alta eficiência térmica que pode atingir 95%

2) O meio de transferência de calor não entra em contacto com o produto.

3) Não é utilizado gás para transportar o produto.

4) Controle preciso da temperatura

5) Qualidade uniforme do produto, através da mistura e do movimento do produto

6) Processo contínuo numa base única

7) Alta área de transferência de calor em relação ao volume de processo - reduzido espaço de piso

8) Fácil de operar, requer atenção mínima

9) Mais seguro que a secagem directa no tratamento de materiais combustíveis

10) Projeto simples e durável para fácil e baixa manutenção

11) Os eixos duplos de contra-rotação com discos de entrelaçamento únicos produzem mistura íntima, transferência de calor uniforme, alta taxa de transferência de calor e um efeito de autolimpeza.Uma grande área de transferência de calor para a proporção de volume é alcançada pelo uso de discos ocos e um recipiente revestidoO resultado é uma máquina compacta com menos espaço e menor custo de instalação.





Fontes de calor ((Temperatura de 180oC - 250oC)

Aquecimento a vapor

O vapor entra no eixo oco através de uma junção rotativa e é distribuído uniformemente em todas as pás.

Aquecimento por óleo quente (fluido térmico)

O óleo quente (fluido térmico) entra e sai do poço oco através de uma junção rotativa.





Aplicação do produto

O secador de lâmina tem sido utilizado com sucesso em alimentos, químicos, petroquímicos, corantes, lodo industrial e outros campos.As características de mistura permitem-lhe realizar as seguintes operações unitárias:- calcinação (baixa temperatura), arrefecimento, secagem (recuperação do solvente), aquecimento (derretimento), resposta e esterilização.aumento do volume efetivo por unidade de área de transferência de calorAs superfícies de transferência de calor em lâminas em forma de cunha com função de autolimpeza.Material ao longo do eixo em um movimento de "fluxo de enchufe", na zona axial, a temperatura do material, humidade, misturando um grau muito pequeno de gradiente.




Parâmetros técnicos

Modelo HPD-3 HPD-9 HPD-13 HPD-18 HPD-29 HPD-41 HPD-52 HPD-68 HPD-81 HPD-95 HPD-110 HPD-125 HPD-140
Área de transferência de calor ((m2) 3 9 13 18 29 41 52 68 81 95 110 125 140
Volume efectivo ((m3) 0.06 0.32 0.59 1.09 1.85 2.8 3.96 5.21 6.43 8.08 9.46 10.75 12.18
Intervalo de velocidade ((rpm)) 5 a 20 5 a 20 5 a 20 5 a 20 5 a 20 5 a 10 5 a 10 5 a 10 5 a 10 1 a 8 1 a 8 1 a 8 1 a 8
Potência de transmissão ((kw) 2.2 4 5.5 7.5 11 18.5 30 37 45 55 75 90 110
Largura do dispositivo ((m) 306 584 762 940 1118 1296 1474 1655 1828 2032 2210 2480 2610
Largura total ((m) 736 841 1066 1320 1474 1676 1854 2134 2186 2438 2668 2732 2935
Comprimento do equipamento ((m) 1956 2820 3048 3328 4114 4724 5258 5842 6020 6124 6850 7500 7860
Comprimento total ((m) 2972 4876 5486 5918 6808 7570 8306 9296 9678 9704 10300 11800 12900
Altura do centro ((m) 380 450 534 610 762 915 1066 1220 1430 1560 1650 1760 1856
Altura total do equipamento ((m) 762 838 1092 1270 1524 1778 2032 2362 2464 2566 2668 2769 2838





Esboço da estrutura

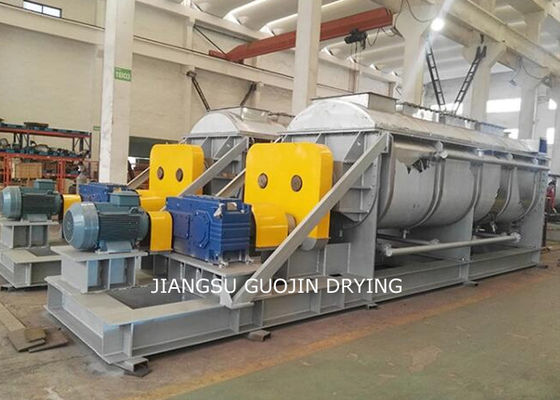

Secador térmico da pá do aquecimento de óleo de 4KW 9M2 para o processamento químico 0



Exposição de produtos

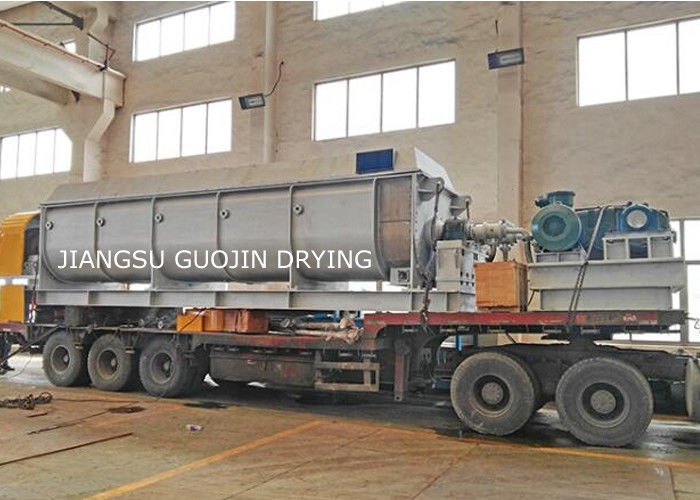

Secador térmico da pá do aquecimento de óleo de 4KW 9M2 para o processamento químico 1
