Área 3M2 da transferência térmica do secador da pá do vácuo do aquecimento indireto adjective
Detalhes do produto:
| Lugar de origem: | CHINA |
| Marca: | Guojin |
| Certificação: | ISO |
| Número do modelo: | CHPD |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | caixa padrão da exportação |
| Tempo de entrega: | 20-30DAYS |
| Habilidade da fonte: | 10 grupos pelo mês |
|
Informação detalhada |
|||
| Item Name: | Heat Transfer Area 3M2 Indirect-Heating Vacuum Paddle Dryer Equipment | Application: | Chemical Processing |
|---|---|---|---|
| Model type: | Vacuum Hollow Paddle Dryer | Heat transfer area: | 3 M2 |
| Effective volume: | 0.06 M3 | Material: | Stainless steel and carbon steel |
| Heating source: | Steam+Thermal oil | Rotating speed: | 5~20 rpm |
| Transmission power: | 2.2KW | ||
| Destacar: | Secador da pá do vácuo do aquecimento indireto adjective,secador da pá do vácuo 3M2,máquina de secagem do vácuo 3M2 |
||
Descrição de produto
Área de transferência de calor 3M2 Equipamento de secador a vácuo de aquecimento indireto

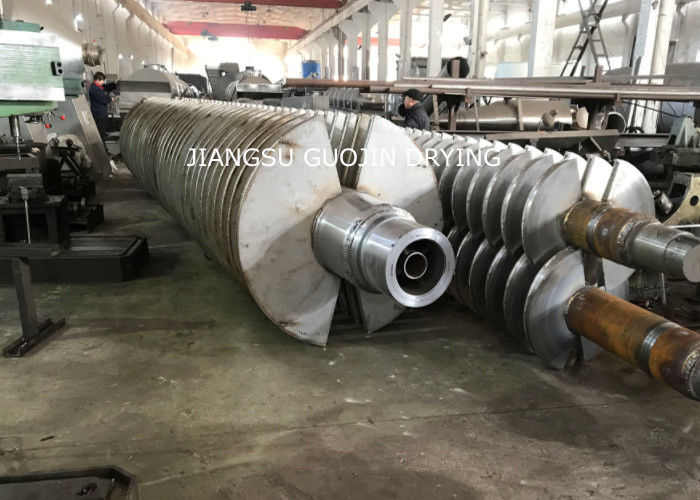

O secador de remos consiste em dois eixos rotativos com remos em guinada, câmara de secagem revestida, motor de acionamento e estrutura de suporte.O processo de secagem é concluído em câmara de secagem selada para evitar a poluição por evaporadoO secador de remos é um processador de secagem de aquecimento indireto. O meio de calor pode ser vapor, água quente ou óleo térmico que pode fluir através dos eixos ocos e remos através de juntas giratórias,e câmara de secagem revestidaO material úmido é introduzido uniformemente na câmara de secagem por um alimentador de parafuso.O material úmido é completamente misturado e agitado para entrar em contato com a superfície quente e mover-se em direção à descarga e a transferência de calor ocorre e a umidade evapora rapidamente.
Princípio de funcionamento do produto
Características do produto
Baixo Custo de Operação
- Fácil de operar.
- Requer atenção mínima.
- Instrumentos simples monitorizam o processo
- Alta eficiência
- Baixo volume de gases
Baixo custo de manutenção
- Projetados para torque elevado e baixa velocidade de funcionamento
- Projeto simples e durável para fácil e baixa manutenção
- Não há partes internas para ajustar ou manter
- Não há contacto de metal para metal.
- Os eixos, os rolamentos dos blocos de almofadas e os componentes de accionamento são concebidos para uma longa vida útil em condições adversas, assegurando a integridade mecânica a longo prazo
- Quadro robusto suporta rolamentos de blocos de almofadas divididos
- Caixas de enchimento com depuração de gordura.
Baixo custo de instalação
- Projetado com estrutura compacta
- Pequeno sistema de descarga de gases
- A remoção do eixo vertical reduz os requisitos de tamanho do edifício
Vantagem técnica
1) Alta eficiência térmica que pode atingir 95%
2) O meio de transferência de calor não entra em contacto com o produto.
3) Não é utilizado gás para transportar o produto.
4) Controle preciso da temperatura
5) Qualidade uniforme do produto, através da mistura e do movimento do produto
6) Processo contínuo numa base única
7) Alta área de transferência de calor em relação ao volume de processo - reduzido espaço de piso
8) Fácil de operar, requer atenção mínima
9) Mais seguro que a secagem directa no tratamento de materiais combustíveis
10) Projeto simples e durável para fácil e baixa manutenção
11) Os eixos duplos de contra-rotação com discos de entrelaçamento únicos produzem mistura íntima, transferência de calor uniforme, alta taxa de transferência de calor e um efeito de autolimpeza.Uma grande área de transferência de calor para a proporção de volume é alcançada pelo uso de discos ocos e um recipiente revestidoO resultado é uma máquina compacta com menos espaço e menor custo de instalação.
Fontes de calor ((Temperatura de 180oC - 250oC)
Aquecimento a vapor
O vapor entra no eixo oco através de uma junção rotativa e é distribuído uniformemente em todas as pás.
Aquecimento por óleo quente (fluido térmico)
O óleo quente (fluido térmico) entra e sai do poço oco através de uma junção rotativa.
Aplicação do produto
O secador de lâmina tem sido utilizado com sucesso em alimentos, químicos, petroquímicos, corantes, lodo industrial e outros campos.As características de mistura permitem-lhe realizar as seguintes operações unitárias:- calcinação (baixa temperatura), arrefecimento, secagem (recuperação do solvente), aquecimento (derretimento), resposta e esterilização.aumento do volume efetivo por unidade de área de transferência de calorAs superfícies de transferência de calor em lâminas em forma de cunha com função de autolimpeza.Material ao longo do eixo em um movimento de "fluxo de enchufe", na zona axial, a temperatura do material, humidade, misturando um grau muito pequeno de gradiente.
Parâmetros técnicos
| Modelo | HPD-3 | HPD-9 | HPD-13 | HPD-18 | HPD-29 | HPD-41 | HPD-52 | HPD-68 | HPD-81 | HPD-95 | HPD-110 | HPD-125 | HPD-140 |
| Área de transferência de calor ((m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 | 125 | 140 |
| Volume efectivo ((m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.08 | 9.46 | 10.75 | 12.18 |
| Intervalo de velocidade ((rpm)) | 5 a 20 | 5 a 20 | 5 a 20 | 5 a 20 | 5 a 20 | 5 a 10 | 5 a 10 | 5 a 10 | 5 a 10 | 1 a 8 | 1 a 8 | 1 a 8 | 1 a 8 |
| Potência de transmissão ((kw) | 2.2 | 4 | 5.5 | 7.5 | 11 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 |
| Largura do dispositivo ((m) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1474 | 1655 | 1828 | 2032 | 2210 | 2480 | 2610 |
| Largura total ((m) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 2186 | 2438 | 2668 | 2732 | 2935 |
| Comprimento do equipamento ((m) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6850 | 7500 | 7860 |
| Comprimento total ((m) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 10300 | 11800 | 12900 |
| Altura do centro ((m) | 380 | 450 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1430 | 1560 | 1650 | 1760 | 1856 |
| Altura total do equipamento ((m) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 | 2769 | 2838 |
Esboço da estrutura

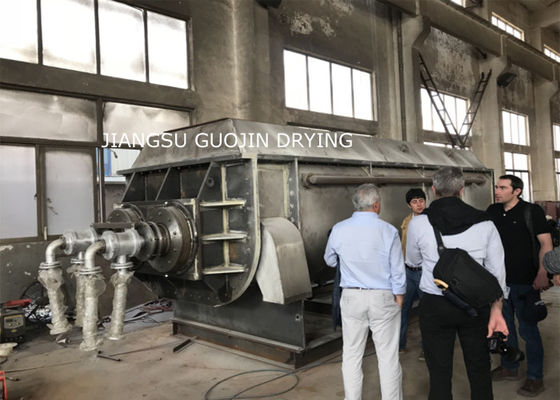

Exposição de produtos
