Secador horizontal do ancinho do vácuo da série de HVRD para a secagem do Paraformaldehyde
Detalhes do produto:
| Lugar de origem: | CHINA |
| Marca: | Guojin |
| Certificação: | ISO |
| Número do modelo: | HVRD-500 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | caixa padrão da exportação |
| Tempo de entrega: | 20-30DAYS |
| Habilidade da fonte: | 10 grupos pelo mês |
|
Informação detalhada |
|||
| Item Name: | HVRD Series Horizontal Vacuum Rake Dryer For Paraformaldehyde Drying | Application: | Medicine Processing, Chemicals Processing, Plastics Processing |
|---|---|---|---|
| Model type: | HVRD-500 | Working volume: | 300L |
| Cylinder size: | 600x1500mm | Stirring revolution: | 10-15rpm |
| Power: | 3kw | Jacket design pressure: | <0.3Mpa |
| Cylinder pressure: | -0.09~0.096 | Heat transfer area: | 2.4+1M2 |
| Heating source: | electrical, steam, natural gas or other | ||
| Destacar: | Equipamento de secagem de vácuo,secador do vácuo |
||
Descrição de produto
Secador de raquete de vácuo horizontal da série HVRD para secagem de paraformaldeído
A secadora de raspadores a vácuo é um novo tipo de secadora, concebida com a combinação do princípio de secagem térmica da lâmina de remo, com uma maior eficiência de secagem, para uma variedade de matérias-primas.
A lâmina de remo e o parafuso, equipados internamente, com mistura contínua, axial e radial das matérias-primas, tornam os materiais a secar mais uniformes.Quando as matérias-primas foram viradas por lâminas de mistura, aceleram o contacto dos materiais com a superfície de aquecimento do secador, aumentando assim a taxa de transferência de calor e favorecendo a evaporação da humidade.
Estrutura do produto
2.1 O cilindro de carregamento de matérias-primas deve estar equipado com uma camada de aquecimento e uma camada de isolamento térmico deve estar equipada fora da camada de aquecimento, o que impedirá a transferência de calor,e também reduzir a perda de calorO buraco de descarga está equipado com a parte inferior do cilindro, na parte superior do cilindro com dois buracos de alimentação e uma saída de escape de ar.As matérias-primas devem ser alimentadas igualmente a partir dos dois furos de alimentação.A capacidade de alimentação ideal é de cerca de 60%-80% do volume da garrafa, a capacidade máxima de alimentação não deve exceder 80%, caso contrário afectará a descarga suave da evaporação do gás.Quando a matéria-prima pegajosa está a alimentarA capacidade de alimentação deve ser reduzida, para evitar a sobrecarga do motor de accionamento, danos ao equipamento.

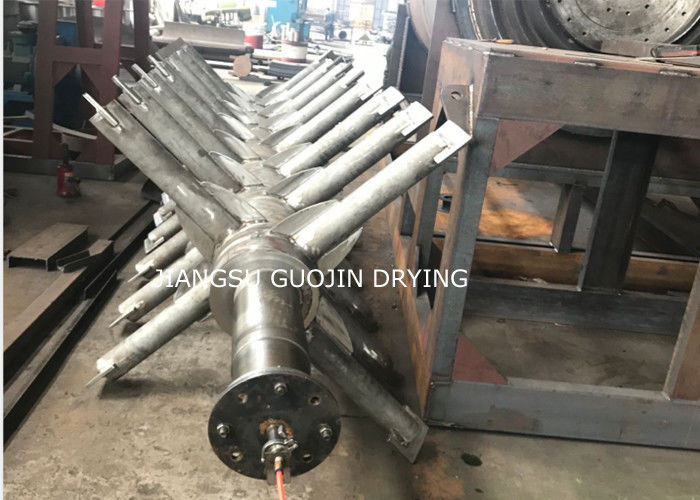

2.2 O eixo oco é colocado no interior do centro do cilindro, em meio de aquecimento será colocado no eixo (como óleo de condução quente ou água quente).
2.3 No eixo oco distribuído com pás de remos num certo ângulo, as pás de remos são igualmente ocas no interior do aquecimento transferido,A entrada e a saída de condução de óleo quente estão equipadas no interior das lâminas,para assegurar a eficiência da transferência de calor durante a secagem
2.4 vedações: as vedações de embalagem estão equipadas no eixo e no cilindro.
2.5 Transmissão:Exceto nos modelos especiais, normalmente aplicamos o estilo de transmissão de cadeia ou engrenagem.com rolamentos cônicos e rolamentos de esferas de sulco profundo combinados, para satisfazer os requisitos de força radial e axial.
Características da estrutura do produto
3.1 Estrutura compacta, pequena área ocupada.
3.2 Alta utilização de calor, baixo custo de exploração.
3.3 Ampla adaptabilidade da matéria-prima, grau de secagem uniforme.
3.4 Adequado para secar muitos tipos de matérias-primas.
Aplicação do produto
-- As seguintes matérias são secas em indústrias farmacêuticas, alimentares, químicas e outras:
-- Adequado para pasta, pasta e pó.
-- Materiais sensíveis ao calor que requerem secagem a baixa temperatura.
Fácil de oxidar, explosivo, estimulação forte, materiais altamente tóxicos.
- -Materiais que exijam a recuperação de solventes orgânicos.
Princípio de funcionamento do produto
O HVRD Vacuum Harrow Dryer é uma máquina de secar de vácuo de tipo batch horizontal inovadora, melhorada com base na tecnologia introduzida da secadora de harrow.
A mistura com a lâmina removerá o material na superfície quente e se moverá no recipiente para formar um fluxo de ciclo.A humidade evaporada será bombeada por bomba de vácuo.
Parâmetros técnicos
| Ponto | Tipo | ||||||||
| Nome (unidade) | HVRD-500 | HVRD-750 | HVRD-1000 | HVRD-1500 | HVRD-2000 | HVRD-3000 | HVRD-5000 | HVRD-8000 | HVRD-10000 |
| Volume de trabalho ((L) | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 | 4800 | 6000 |
| Tamanho no cilindro ((mm) | Ø600x1500 | Ø800x1500 | Ø800x2000 | Ø1000x2000 | Ø1000x2600 | Ø1200x2600 | Ø1400x3400 | Ø1600x4500 | Ø1800x4500 |
| Revolução de agitação (rpm) | 10 a 15 | 10 | 8 a 10 | 5 | 5 | 5 | |||
| Potência ((kw) | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 | 22 | 30 |
| Pressão de projeto da jaqueta ((Mpa) | < 0.3 | ||||||||
| Pressão no cilindro ((Mpa) | - 0,09~-0.096 | ||||||||
| Área de transferência de calor ((m2) | 2.4+1 | 3.2+1.2 | 4.5+1.5 | 5.6+1.8 | 7.5+2.2 | 9 + 2.5 | Quatorze mais três.5 | 21.6 + 5.5 | 24.3 + 5.5 |
Diagrama de fluxo do produto

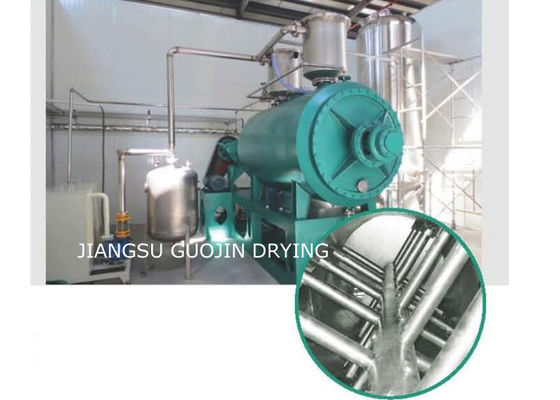

Exposição de produtos
