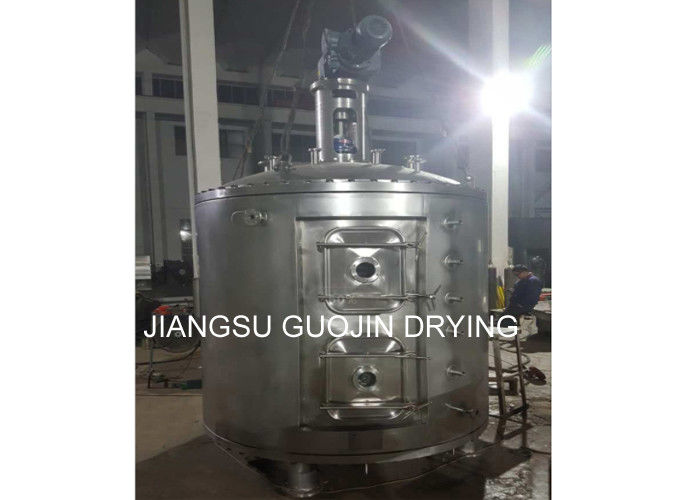

Secador contínuo da placa da série do CPD
Detalhes do produto:
| Lugar de origem: | CHINA |
| Marca: | Guojin |
| Certificação: | ISO |
| Número do modelo: | CPD |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | caixa padrão da exportação |
| Tempo de entrega: | 20-30DAYS |
| Habilidade da fonte: | 10 grupos pelo mês |
|
Informação detalhada |
|||
| Item Name: | CPD Series Continous Plate Dryer | Model Type: | Hot Air Dryer |
|---|---|---|---|
| Application: | Medicine Processing, Chemicals Processing, Plastics Processing, Food Processing | Condition: | New |
| Place of Origin: | Jiangsu, China | Power: | Depand on the model |
| Certificação: | ISO9001 | Key Selling Points: | Long Service Life |
| Warranty: | 1 year | Material: | Stainless steel |
| Drying Type: | Continous drying | Heating source: | Steam,Natural gas, LPG, Coal, Electricity |
| Drying area: | 3.3-180m2 | Model: | CPD 1200-3000 |
| Outer diameter: | 1865-3768 | ||
| Destacar: | secador do ar quente,Máquina mais seca do ar quente |
||
Descrição de produto
Secador de chapas contínuo da série CPD
1Secador de placas contínuo / secador de discos / máquina de secar placas CPD
2, amplamente aplicada em várias indústrias.
3, Baixo consumo energético
4, Fácil de operar e controlar
Descrição do produto
A secadora de placas contínua da série CPD é um tipo de equipamento de condução e secagem contínua de alta eficiência.baixo consumo de energia, menos área ocupada, configuração simples, fácil operação e controle, bem como bom ambiente de funcionamento, etc. Seca de placas é amplamente utilizado no processo de secagem nos campos da química,produtos farmacêuticos, produtos químicos agrícolas, géneros alimentícios, forragens, processamento de produtos agrícolas e subprodutos, etc., e é bem recebido por várias indústrias.Estilos fechados e de vácuo e quatro especificações de 1200, 1500, 2200 e 2500; e três tipos de construções A (aço carbono), B (aço inoxidável para partes de contacto) e C (com base em B para adicionar aço inoxidável para tubos de vapor, eixo principal e suporte,e revestimentos de aço inoxidável para o corpo do cilindro e a tampa superior)Com uma área de secagem de 4 a 180 metros quadrados, temos agora centenas de modelos de produtos em série e vários tipos de dispositivos auxiliares disponíveis para atender às necessidades de vários produtos.
Princípio de funcionamento do produto
O material úmido é alimentado continuamente na primeira camada de secagem no topo do secador.Ele será virado e agitado por raspadores quando o braço raspador gira e cair para baixo para a borda externa da grande placa de secagem ao longo da linha helicoidal exponencialO material será deslocado da pequena placa de secagem para a sua borda exterior e cairá para a borda exterior da grande placa de secagem por baixo.Tanto as pequenas e grandes placas de secagem são dispostos alternadamente para que os materiais podem passar através do secador continuamenteO meio de aquecimento pode ser vapor saturado, água quente ou óleo térmico.Os materiais secos cairão da última camada da placa de secagem para o fundo do secador e, em seguida, movido por rastros para a saída de descargaPara o secador de placas de tipo vácuo, a humidade será aspirada pela bomba de vácuo na tampa superior.Os materiais secos serão descarregados da camada inferiorA capacidade de secagem pode ser melhorada se o secador estiver equipado com dispositivos suplementares, tais como aquecedor com nadadeiras, condensador para extração de solventes, depurador de sacos de poeira, mecanismo de retorno e mistura, ventilador de calado,etc..
Características do produto
1- Fácil de controlar, ampla aplicação
(1) Regular a espessura dos materiais, a velocidade de rotação do eixo principal, o número de braços, o estilo e os tamanhos dos arados para obter o melhor processo de secagem.
(2) Cada camada da placa de secagem pode ser alimentada com meios quentes ou frios individualmente para aquecer ou resfriar materiais e tornar o controlo da temperatura preciso e fácil.
(3) O tempo de permanência dos materiais pode ser ajustado com precisão.
(4) Direcção de fluxo único dos materiais sem fluxo de retorno e mistura, secagem uniforme e qualidade estável, não é necessária re-mistura.
2Operação fácil e simples.
(1) Começo e parada do secador é bastante simples
(2) Depois de parar a alimentação dos materiais, eles podem ser facilmente descarregados do secador por harrows.
(3) A limpeza cuidadosa e a observação podem ser realizadas no interior do equipamento através de uma janela de visão em grande escala.
3Baixo consumo energético
(1) Capa fina de materiais, baixa velocidade do eixo principal, pouca potência e energia necessárias para o sistema de transporte de materiais.
(2) Seco por condução de calor, de modo a ter uma elevada eficiência de aquecimento e baixo consumo de energia.
4. Bom ambiente de funcionamento, o solvente pode ser recuperado e a descarga de pó satisfaz os requisitos de escape.
(1) Tipo de pressão normal: devido à baixa velocidade do fluxo de ar no interior do equipamento e à elevada humidade na parte superior e baixa na parte inferior, o pó não podia flutuar para o equipamento.por isso não há quase nenhum pó de poeira no gás de cauda descarregado a partir da porta de descarga úmida no topo.
(2) Tipo fechado: equipado com dispositivo de recuperação de solvente que pode recuperar facilmente solvente orgânico a partir de gás transportador úmido.e nitrogénio podem ser utilizados como gás transportador húmido em circulação fechada para os sujeitos a queimaEspecialmente adequado para a secagem de materiais inflamáveis, explosivos e venenosos.
5Instalação fácil e pequena área de ocupação.
(1) Uma vez que o secador está em conjunto para entrega, é bastante fácil de instalar e fixar no local apenas por elevação.
(2) Como as placas de secagem são dispostas por camadas e instaladas verticalmente, é necessária uma pequena área ocupada, embora a área de secagem seja grande.
Características do produto da tecnologia
1- Placa de secagem.
(1) Pressão de desequilíbrio: em geral 0,4 MPa, max. pode atingir 1,6 MPa.
(2) Pressão de trabalho: em geral inferior a 0,4 MPa e máxima de 1,6 MPa.
(3) Meio de aquecimento: vapor, água quente, óleo. Quando a temperatura das placas de secagem é de 100°C, pode utilizar-se água quente; quando 100°C~150°C, será vapor de água saturado ≤ 0,4 MPa ou vapor-gás,e quando 150°C~320°C, será óleo; quando > 32 C, será aquecido por electricidade, óleo ou sal fundido.
2Sistema de transmissão de material
(1) Velocidade de rotação do eixo principal: 1~10 r/min, eletromagnetismo do transdutor.
(2) Braço de arremesso: Há de 2 a 8 braços que são fixados no eixo principal em cada camada.
(3) Lâmina de harrow: em torno da lâmina de harrow, flutuando junto com a superfície da placa para manter contato.
(4) Rolante: para os produtos de fácil aglomeração ou com requisitos de moagem, o processo de transferência de calor e de secagem pode ser
Reforçados por colocação de rolos no local apropriado.
3- Concha.
Há três tipos para opção: pressão normal, selado e vácuo
(1) Pressão normal:Cilindro ou cilindro de oito lados, existem estruturas inteiras e dimidiadas.também pode estar na casca externa.
(2) Selado: Concha cilíndrica, capaz de suportar a pressão interna de 5 kPa, os principais condutos de entrada e saída dos meios de aquecimento podem estar dentro ou fora da concha.
(3) Vazio: concha cilíndrica, capaz de suportar a pressão externa de 0,1 MPa. Os principais condutos de entrada e saída estão no interior da concha.
4- Aquecedor de ar.
Normal para a aplicação de uma grande capacidade de evaporação para aumentar a eficiência de secagem.
Aplicação do produto
Secagem, decomposição térmica, combustão, arrefecimento, reação e sublimação:
1Produtos químicos orgânicos
2. produtos químicos minerais
3Produtos farmacêuticos e alimentares
4Alimentos para animais e fertilizantes
Parâmetros técnicos
| Tipo | Diâmetro ((mm) | Altura ((mm) | Área seca ((m2) | Potência ((kw) |
| 1200/4 | 1865 | 2877 | 3.3 | 1.1 |
| 1200/6 | 3297 | 4.9 | ||
| 1200/8 | 3717 | 6.6 | 1.5 | |
| 1200/10 | 4137 | 8.2 | ||
| 1200/12 | 4557 | 9.9 | 2.2 | |
| 1500/6 | 2166 | 3327 | 8.0 | |
| 1500/8 | 3747 | 10.7 | ||
| 1500/10 | 4167 | 13.4 | ||
| 1500/12 | 4587 | 16.1 | 3.0 | |
| 1500/14 | 5007 | 18.8 | ||
| 1500/16 | 5427 | 21.5 | ||
| 2200/6 | 2820 | 3781 | 18.5 | |
| 2200/8 | 4201 | 24.6 | ||
| 2200/10 | 4621 | 30.8 | 4.0 | |
| 2200/12 | 5041 | 36.9 | ||
| 2200/14 | 5461 | 43.1 | 5.5 | |
| 2200/16 | 5881 | 49.3 | ||
| 2200/18 | 6301 | 55.4 | 7.5 | |
| 2200/20 | 6721 | 61.6 | ||
| 2200/22 | 7141 | 67.7 | 11 | |
| 2200/24 | 7561 | 73.9 | ||
| 2200/26 | 7981 | 80.0 | ||
| 2500/6 | 3115 | 3981 | 26.3 | 4 |
| 2500/8 | 4401 | 35 | ||
| 2500/10 | 4821 | 43.8 | 5.5 | |
| 2500/12 | 5241 | 52.5 | ||
| 2500/14 | 5661 | 61.3 | 7.5 | |
| 2500/16 | 6081 | 70.0 | ||
| 2500/18 | 6501 | 78.8 | 11 | |
| 2500/20 | 6921 | 87.5 | ||
| 2500/22 | 7341 | 96.3 | ||
| 2500/24 | 7761 | 105 | 15 | |
| 2500/26 | 8181 | 113.8 | ||
| 3000/8 | 3768 | 5143 | 48 | 11 |
| 3000/10 | 5643 | 60 | ||
| 3000/12 | 6143 | 72 | ||
| 3000/14 | 6643 | 84 | ||
| 3000/16 | 7143 | 96 | ||
| 3000/18 | 7643 | 108 | 15 | |
| 3000/20 | 8293 | 120 | ||
| 3000/22 | 8793 | 132 | 18.5 | |
| 3000/24 | 9293 | 144 | ||
| 3000/26 | 9793 | 156 | ||
| 3000/28 | 10293 | 158 |

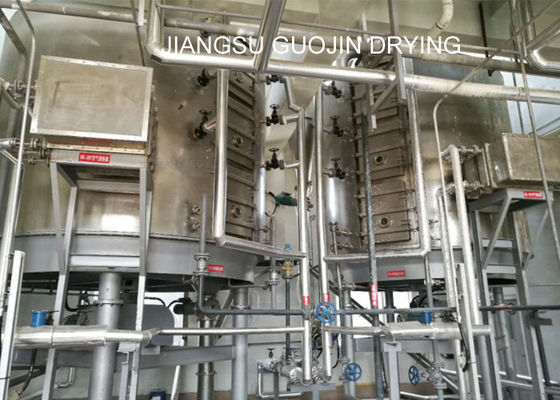

Exposição de produtos
