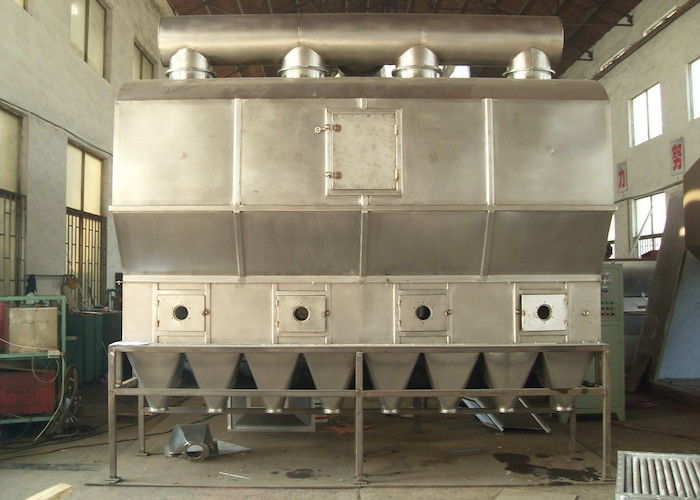

Máquina horizontal do secador da cama fluida
Detalhes do produto:
Lugar de origem: | CHINA |
Marca: | OEM |
Certificação: | CE;ISO |
Condições de Pagamento e Envio:
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | negotiable |
Detalhes da embalagem: | caixa padrão da exportação |
Tempo de entrega: | 20-30days |
Termos de pagamento: | L/C, T/T |
Habilidade da fonte: | 10 grupos pelo mês |
Informação detalhada |
|||
product name: | Fluid Bed Dryer Machine | dryer shape: | Horizontal |
---|---|---|---|
drying type: | high quality | material: | granules,powder |
dusting type: | bag filter,cyclone | application: | WDG |
Power of fan(kw): | 5.5 | Temperature of air in(℃): | 120-140 |
Tem. of raw material(℃): | 40-60 | Occupied area(m2): | 18 |
Destacar: | Máquina horizontal do secador da cama fluida,Máquina industrial do secador da cama fluida,Máquina do secador da cama fluida dos grânulo |
Descrição de produto
Máquina de secagem de cama de fluidos horizontal
Descrição

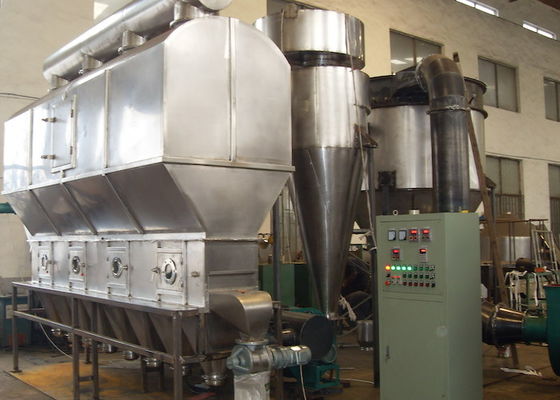

secagem de leito de fluidização de tipo horizontal de alta qualidade para linha WDGO sistema de transmissão de energia é um sistema de transmissão de energia que, através da operação e melhoria ao longo de 30 anos, tem desempenhado um papel ativo nos campos da indústria farmacêutica, química, de alimentos, ganho e assim por diante.Consiste num filtro de ar, leito de fluido, separador de ciclones, coletor de poeira, ventilador centrífugo de alta velocidade, gabinete de controle e assim por diante.É necessário equipar um despojo de acordo com as necessidades práticas.Pode seleccionar o separador de ciclones e o colector de poeira, ambos ou um deles.O separador de ciclones pode ser selecionado se a matéria-prima for maior e o colector de poeira pode ser selecionado se a matéria-prima for leve.Além disso, há um dispositivo de alimentação pneumática para a sua selecção.
Fluxo de esboço para o modelo A fluxo de esboço para o modelo B (tipo de saco interno) fluxo de esboço para o modelo C
(filtro de saco A manul, B plus)
Aplicação
Processo de secagem de medicamentos, matérias-primas químicas, géneros alimentícios, processamento de cereais, alimentos para animais, etc. Por exemplo, medicamentos em bruto, comprimidos, medicina chinesa, géneros alimentícios de protecção da saúde, bebidas, alimentos para animais,resinaO diâmetro adequado da matéria-prima é normalmente de 0,1-0,6 mm. O diâmetro da matéria-prima mais aplicável será de 0,5-3 mm.
Princípio de funcionamento
O ar limpo e quente entra no leito de fluido através do distribuidor da placa da válvula.Devido ao amplo contacto entre o ar quente e as matérias-primasSe usar o tipo contínuo, o material entra da frente da cama, fluidizado na cama por vários minutos e flutuando de outro lado da cama.A máquina funciona sob pressão negativa.
Parâmetros técnicos
Modelo | Classe de equipamento para transporte de mercadorias | O número de veículos deve ser igual ou superior a: | O número de veículos deve ser igual ou superior a: | XF0.25-6 | XF0.3-2 | XF0.3-4 | XF0.3-6 | XF0.3-8 | XF0.3-10 | XF0.4-4 | XF0.4-6 |
Área da camada de leito ((m2) | 0.25 | 0.5 | 1.0 | 1.5 | 0.6 | 1.2 | 1.8 | 2.4 | 3.0 | 1.6 | 2.4 |
Capacidade de secagem ((kgh2o/h) | 10 a 15 | 20 a 25 | 30 a 45 | 52 a 75 | - Trinta | 42 a 60 | 63 a 90 | 84 a 120 | 105-150 | 56 a 80 | 84 a 120 |
Potência do ventilador ((kw) | 5.5 | 7.5 | 15 | 22 | 7.5 | 15 | 22 | 30 | 30 | 30 | 37 |
Temperatura do ar em ((°C) | 120 a 140 | 120 a 140 | 120 a 140 | 120 a 140 | 120 a 140 | 120 a 140 | 120 a 140 | 120 a 140 | 120 a 140 | 120 a 140 | 120 a 140 |
Temperatura da matéria-prima ((°C) | 40 a 60 | 40 a 60 | 40 a 60 | 40 a 60 | 40 a 60 | 40 a 60 | 40 a 60 | 40 a 60 | 40 a 60 | 40 a 60 | 40 a 60 |
Dimensões globais (quadro principal) L×W×H(m) |
1 x 0,6 x 3.35 | Dois vezes 0,6 vezes 3.35 | Quatro vezes 0,6 vezes 3.35 | 6 x 0,6 x 3.35 | Dois vezes 0,70 vezes 3.4 | Quatro vezes 0,7 vezes 3.4 | 6 x 0,7 x 3.4 | 8x0,7x3.4 |
10 vezes 0,7 vezes 3.4 |
Quatro vezes um vezes três.58 |
Seis vezes um vezes três.58 |
Área ocupada ((m2) | 18 | 25 | 35 | 40 | 25 | 38 | 45 | 56 | 70 | 18 | 56 |
Modelo |
XF0,5-4 (XF50) |
XF0,5-6 | XF0,5-8 | XF0,5-10 | XF0,5-12 | XF0,5-14 | XF0,5-16 | XF0.5-18 |
Área da camada de leito ((m2) | 2.0 | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 |
Capacidade de secagem ((kgh2o/h) | 70 a 100 | 105-150 | 140-200 | 175-250 | 210 a 300 | 245-350 | 280 a 400 | 315-450 |
Potência do ventilador ((kw) | 30 | 44 | 60 | 90 | 111 | 148 | 169 | 197 |
Temperatura do ar em ((°C) | 120 a 140 | 120 a 140 | 120 a 140 | 120 a 140 | 120 a 140 | 120 a 140 | 120 a 140 | 120 a 140 |
Temperatura da matéria-prima ((°C) | 40 a 60 | 40 a 60 | 40 a 60 | 40 a 60 | 40 a 60 | 40 a 60 | 40 a 60 | 40 a 60 |
Dimensões globais (quadro principal) L×W×H(m) |
Quatro vezes 1,2 vezes 4.1 | 6x1,2x4.1 | 8x1,2x4.1 | 10 vezes 1,2 vezes 4.1 | 12 vezes 1,2 vezes 4.1 |
12 vezes 1,2 vezes 4.1 |
16x1,2x4.1 |
18 vezes 1,2 vezes 4.1 |
Área ocupada ((m2) | 50 | 70 | 82 | 100 | 140 | 180 | 225 | 268 |
NOTA: A capacidade de secagem é medida com base no teor de humidade primário e final de 20% e 5% respectivamente do cristal de ameixa de secagem e da temperatura de entrada de ar a 130 °C.A capacidade de secagem de outros materiais será baseada nas condições práticas de secagem.
